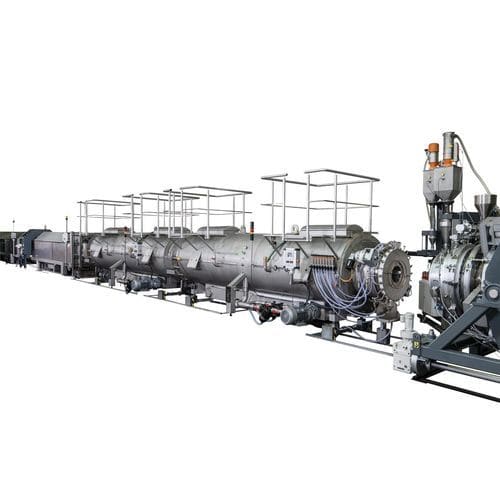

Einschicht-Extrusionsanlage FDC

Mehrschichtmit hohem Durchsatzfür Rohre

Kurze Beschreibung
Leistungsstarker und flexibler Betrieb
Komplettlinien für schnellen, inline Dimensionswechsel aus einer Hand
Rohrhersteller, die wettbewerbsfähig produzieren möchten, benötigen Extrusionslinien, die leistungsstark, flexibel und schnell umstellbar sind sowie wirtschaftlich im Betrieb. Das FDC-System wurde für den automatischen Rohrdimensionswechsel während der Produktion entwickelt. Das System kann als Komplettlösung geliefert oder in einzelnen Komponenten zum Nachrüsten bestehender Linien angeboten werden.

Ihre Vorteile

• Produktive Extrusionslinie mit hoher Durchsatzleistung
• Materialeinsparung durch verkürzte Umrüstzeiten
• Hohe Flexibilität hinsichtlich Rohrgeometrie und Produktionsplanung

Unser Angebot

• Hochleistungsextruder in Kombination mit einem Innenkühlsystem gewährleisten hohe Produktivität bei geringem Energieverbrauch
• Verstellbare Komponenten über einen besonders großen Durchmesserbereich
• Modulares Konzept: vom Austausch einer verstellbaren Komponente bis zur komplett automatisch verstellbaren Extrusionslinie, z. B. Durchmesser 200 - 630 mm
• Einfache Handhabung dank erweitertem Steuerungskonzept für automatischen Dimensionswechsel
• Ausgezeichnete Rohrqualität mit homogener Oberfläche und gleichmäßiger Wanddickenverteilung
• Das FDC-System eignet sich zur Herstellung von PE‑HD Einschicht- sowie co-extrudierten Mehrschichtrohren

FDC Linienkomponenten

• 1: Extruder
• 2: Rohrkopf mit verstellbarem Massespalt (helix II Rohrkopf mit verstellbarem Massespalt)
• 3: FDC verstellbare Kalibrierhülse
• 4: Vakuumtank vacStream mit verstellbarer Rohrunterstützung
• 5: FDC verstellbare Vakuumabdichtung
• 6a: Kühltank coolStream
• 6b: Abzug pullStream
• 6c: Trenneinheit cutStream
• 6d: Kipptisch

Charakteristika / Technische Spezifikationen

• Modell / Serie: FDC
• Durchmesserbereich (Beispiel): 200 - 630 mm (modulares Konzept ermöglicht besonders großen Bereich)
• Geeignet für: PE‑HD Einschicht- und co-extrudierte Mehrschichtrohre
• Hauptmerkmale: automatischer inline Dimensionswechsel, verstellbarer Massespalt (helix II Rohrkopf), verstellbare Kalibrierhülse, verstellbare Vakuumabdichtung
• Modularität: konfigurierbar von einer einzigen verstellbaren Komponente bis zu einer vollautomatisch verstellbaren Extrusionslinie
• Leistung: ausgelegt für hohen Durchsatz bei energieeffizienter Betriebsweise
• Periphere Module: integrierte Rohrinnenkühlung, Vakuumtank mit verstellbarer Unterstützung, Abzug, Trenneinheit, Kipptisch
