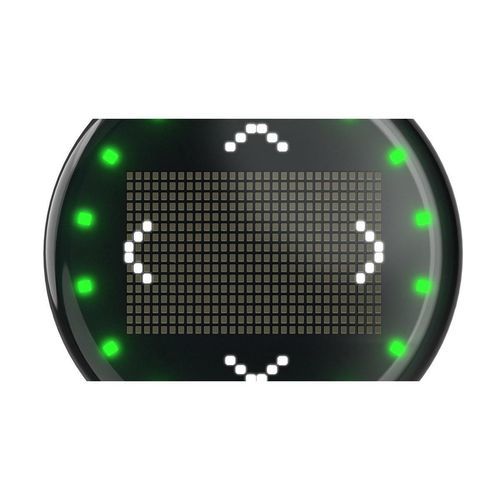

Multi-Touch-Screen-HMI S100

integrierbarKastenwasserdichte Frontseite

Übersicht
Das S100 Multi-Touch Display bietet eine kompakte, konfigurierbare Bedienoberfläche und schließt die Lücke zwischen einem herkömmlichen HMI und einer Tastenplatte. Es vereint bis zu fünf Touch‑Zonen mit haptischem Feedback, ein alphanumerisches Display, akustische Signale und einen Ring aus 16 RGB‑LEDs in einem flachen 100‑mm‑Gehäuse, das für Waschumgebungen geeignet ist. Das Gerät unterstützt IO‑Link und Modbus und lässt sich mit Pro Editor zur Nutzung als diskretes I/O‑Drop‑in oder als anwendungsspezifische Schnittstelle konfigurieren.

Hauptmerkmale

• Bis zu fünf unabhängige Touch‑Zonen mit haptischem Feedback für Eingaben am Einsatzort
• Konfigurierbares alphanumerisches Display für Anweisungen, Status, Zähler, Timer und Messwerte
• Ring aus 16 konfigurierbaren RGB‑LEDs zur visuellen Statusanzeige
• Integrierte akustische Warnsignale für Meldungen und Bedieneraktionen
• Flaches 100‑mm‑Gehäuse, ausgelegt für waschbare Umgebungen
• Vordefinierte Betriebsarten (Beispiele): takt timer, Zähler, Messung, pick-to-light
• Unterstützt dynamische IO‑Link‑ und Modbus‑Steuerung zur Erstellung anwendungsspezifischer Schnittstellen ohne komplettes HMI
• Konfiguration über Pro Editor zur Nutzung als einzelnes diskretes I/O‑Interface

Anwendungen
Eingaben am Einsatzort in Maschinenbau und Systemintegration, wenn eine kompakte, konfigurierbare Schnittstelle ohne die Komplexität eines vollständigen HMI erforderlich ist. Typische Einsatzzwecke: takt/timer‑Stationen, Zähler, Messanzeigen, pick‑to‑light‑Stationen und lokale Status-/Meldepanel.

Hinweise
Entwickelt für Maschinenbauer und Systemintegratoren, die eine flache, waschbare Bedienoberfläche suchen, welche visuelle, akustische und haptische Rückmeldungen in einem Gerät kombiniert und die Komplexität von Bedienplätzen reduziert.

Technische Spezifikationen

• Touch‑Zonen: bis zu 5 unabhängige Zonen mit haptischem Feedback
• Alphanumerisches Display: konfigurierbarer Text auf dem Gerät für Anweisungen und Werte
• LEDs: Ring aus 16 konfigurierbaren RGB‑LEDs
• Akustik: integrierte akustische Warnfunktion
• Gehäuse: 100‑mm‑Interfacegehäuse mit flachem Profil, waschbar
• Kommunikation: IO‑Link‑ und Modbus‑Unterstützung; auch als diskretes I/O nutzbar
• Bereitstellungsmodi: vorbereitete Modi wie takt timer, Zähler, Messung, pick‑to‑light
• Konfiguration: Pro Editor für diskrete I/O‑Konfiguration und Schnittstelleneinrichtung
• Zielanwendung: Bedienoberfläche am Einsatzort als Alternative zu einem vollständigen HMI
