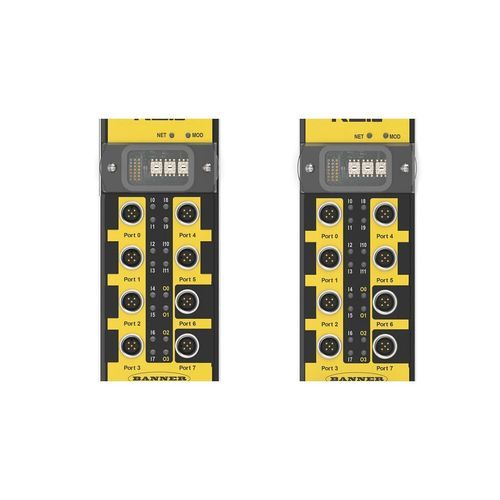

Digitales E/A-Modul RSio series

EtherNet/IP6 E/A2 A

Übersicht
Das Remote-Safe-E/A-Modul RSio von Banner bietet In‑Series Diagnostics (ISD) und sechs unabhängig konfigurierbare hybride E/A-Ports zur Integration in CIP Safety™-Systeme. Zwei konfigurierbare Ausgänge liefern Steuersignale für Endschaltgeräte, sicherheitsbewertete Geräte oder Standardsteuergeräte. RSio wird in Rockwell Automation's Studio 5000® über die beigefügte Add‑On Profile (AOP) EDS-Datei konfiguriert.

Hauptmerkmale

• Sechs unabhängig konfigurierbare hybride E/A-Ports, die sicherheitsbewertete oder Standardgeräte unterstützen und flexible Portnutzung ermöglichen
• Eingänge unterstützen Rechtskontakt (trocken) oder Halbleiter-Sicherheitsgeräte, ISD-Ketten und Standardsteuersignale
• Zwei konfigurierbare Ausgänge für Endschaltung; Ausgänge bieten ON/OFF-Rückmeldung
• Jeder Eingang unterstützt bis zu 32 ISD-fähige Geräte (Daisy‑Chain), wodurch bis zu 192 Geräte pro RSio und Gerätediagnosen für schnellere Fehlerbehebung möglich sind
• Benutzerwählbare Port‑Presets für gängige Sicherheitsgeräte (Not‑Aus, Lichtvorhänge, Sicherheitsschalter) in Banners AOP/EDS-Datei enthalten
• Stromversorgungsoptionen: Mini‑Power‑Modelle (Durchschleifung bis 10 A) oder M12 L‑Code (Durchschleifung bis 16 A) bei gleicher M12 A‑Code E/A‑Port‑Anordnung
• Unabhängiges Ein/Ausschalten von Testimpulsen an Ein‑ und Ausgängen zur Anpassung an Geräte‑ und Anwendungsanforderungen
• Maschinenmontierbares Gehäuse mit Schutzart IP67 reduziert Verkabelungs- und Schaltschrankbedarf

Integration & Konfiguration
Vollständig konfigurierbar in Rockwell Automation's Studio 5000® (Logix Designer / GuardLogix) mit der von Banner beiliegenden Add‑On Profile (EDS)-Datei und benutzerwählbaren Port‑Presets. Das vereinfacht die Integration in CIP Safety™-Systeme und macht zusätzliche Konfigurationssoftware überflüssig.

Vorteile

• Reduzierung von Verkabelung und Schaltschrankaufwand durch maschinenmontierbare IP67‑Sicherheits‑E/A
• Schnellere Fehlersuche durch Gerätediagnosen aus ISD‑Ketten
• Flexibles Systemdesign: Kombination von Sicherheits‑ und Nicht‑Sicherheitsgeräten am selben Modul
• Vereinfachte Einrichtung und schnellere Inbetriebnahme durch Studio 5000® AOP/EDS‑Presets

Technische Daten

• Produktfamilie / Bezeichnung: RSio
• Anzahl hybride E/A‑Ports: 6 hybride Eingänge + 2 konfigurierbare Ausgänge
• ISD (In‑Series Diagnostics): unterstützt ISD‑Geräteketten; bis zu 32 ISD‑Geräte pro Eingang
• Maximale ISD‑Geräte pro RSio: bis zu 192 Geräte (6 Eingänge × 32)
• Sicherheitsfähigkeit: bis zu Cat 4 / PLe und SIL3 (systemabhängig)
• Konfiguration: Studio 5000® über die beigefügte Add‑On Profile (AOP) EDS‑Datei
• Port‑Presets: wählbare Presets für Not‑Aus, Lichtvorhänge, Sicherheitsschalter etc.
• Stromversorgungsoptionen: Mini power‑Modelle (Durchschleifung bis 10 A) oder M12 L‑Code (Durchschleifung bis 16 A)
• Steckertypen E/A: M12 A‑Code Ports (Kernfunktionalität über Stromvarianten konsistent)
• Ausgänge: konfigurierbar für sicherheitsbewertete oder Standardgeräte; ON/OFF‑Rückmeldung unterstützt
• Eingangssignaltypen: Trockenkontakte oder Halbleiter‑Sicherheitsgeräte und Standardsteuersignale
• Testimpulse: unabhängig pro Ein‑/Ausgang aktivierbar/deaktivierbar
• Umweltbewertung: IP67, maschinenmontierbar
• Integrationsprotokolle: CIP Safety™ kompatibel (Konfiguration via Studio 5000)
