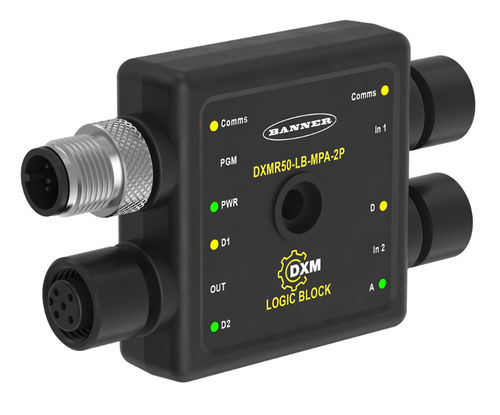

Analoges Mastermodul DXMR50

digitalModbusRS-485

Übersicht
Verlagern Sie Logik aus dem Schaltkasten in das Feld mit kompakten, dicht gekapselten Geräten, die diskrete, analoge und Modbus‑Signale in konfigurierbare Steuerfunktionen umwandeln. Die DXMR50 Logic Blocks bieten Remote‑E/A mit integrierter Steuerung—kein SPS, keine Hutschiene, kein Schaltschrank‑Verkabelung erforderlich.

Hauptmerkmale

• Führen Sie logische und arithmetische Funktionen aus (AND, OR, Zählen, Einschaltverzögerung, Skalierung, Berechnungen, Schwellenwerte) ohne SPS
• Kostenlose Konfigurationssoftware für einfache Einrichtung—keine Programmierkenntnisse erforderlich (Logic Block Configuration Software von Banner)
• Neun Modellvarianten, die diskrete, analoge (wahlweise 0–10 V oder 4–20 mA) und Modbus‑E/A kombinieren, um unterschiedliche Anforderungen abzudecken
• IP67/IP68 dichtes kompaktes Gehäuse für Feldmontage—kein Gehäuse, Hutschiene oder Schaltschrank‑Verkabelung erforderlich
• Onboard‑LEDs an beiden Seiten für schnelle Diagnose; in beiden Orientierungen montierbar
• Unterstützt Modbus RTU (RS-485), analoge Sensoren und diskrete PNP‑Signale für flexible Signalintegration

Anwendungsbeispiele

• Setzen Sie DXMR50 Logic Blocks für lokale Steuerungen ein (z. B. Grenzwertalarme, einfache Sequenzierung, Zählung und Aggregation) direkt an Maschine oder Sensor
• Vereinfachen Sie Retrofit‑ oder verteilte Steuerungsinstallationen, indem Sie die Logik ins Feld verlagern und Schaltschrank‑Neuverkabelung sowie SPS‑E/A‑Erweiterungen vermeiden
• Kombinieren Sie Modbus‑Geräte und analoge/diskrete Sensoren in einem kompakten Logikmodul für Füllstandsanzeige, Stau‑Erkennung, Motor/Antriebs‑Signalisierung und lokale Statusausgänge

Modellfamilien‑Zusammenfassung
Die DXMR50‑Familie ist in neun Konfigurationen erhältlich, die sich aus drei Eingangsarten × drei Ausgangsarten ergeben. Eingangsarten umfassen Kombinationen aus Modbus‑Ports, analog (0–10 V oder 4–20 mA) und diskreten PNP‑Eingängen. Ausgangsoptionen pro Modell umfassen zwei diskrete PNP‑Ausgänge, einen 4–20 mA Analogausgang + einen PNP‑Ausgang oder einen 0–10 V Analogausgang + einen PNP‑Ausgang.

Konfiguration & Inbetriebnahme

• Konfigurieren Sie Logik mit der kostenlosen Konfigurationssoftware von Banner (keine SPS erforderlich)
• Direkt an der Maschine oder in Sensornähe montieren—das robuste, dichte Gehäuse macht Schaltschrank oder Panel‑Verkabelung überflüssig
• Onboard‑Status‑LEDs beschleunigen Fehlersuche und Inbetriebnahme

Eigenschaften / technische Daten

• Serie: DXMR50 Logic Blocks
• Eingangstypen: Modbus RTU (RS-485), analog (wahlweise 0–10 V oder 4–20 mA), diskret PNP
• Ausgangsoptionen: zwei diskrete PNP‑Ausgänge; oder 4–20 mA Analogausgang + diskreter PNP; oder 0–10 V Analogausgang + diskreter PNP
• Anzahl Produktvarianten: 9 (3 Eingangskonfigurationen × 3 Ausgangskonfigurationen)
• Schutzart: IP67 / IP68 (feldabdichtbares Gehäuse)
• Montage: feldmontierbar, in beiden Richtungen installierbar; keine Hutschiene oder Schaltschrank erforderlich
• Lokale Diagnose: LEDs an beiden Seiten zeigen E/A‑ und Betriebszustand
• Konfiguration: kostenlose PC‑Konfigurationssoftware (Logic Block Configuration Software)
• Typische Anwendungen: lokale Steuerung ohne SPS, Füllstandsanzeige, Stauerkennung, Maschinenstatusanzeige, einfache Sequenzierung und Zählung
