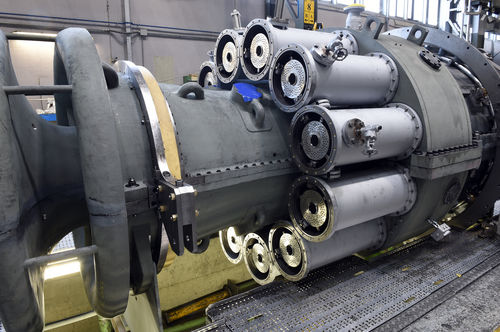

Gas-Turbine Frame 5/2C

für mechanische AntriebsanwendungenZweiwellen

Zweiachsige Gasturbine mit branchenführender Verfügbarkeit und Zuverlässigkeit im mechanischen Antrieb Vorteile Hervorragende Verfügbarkeit und Zuverlässigkeit: kompakter Antrieb, ausgelegt auf lange Lebensdauer und Wartungsfreundlichkeit Erhöhte Brennstoffflexibilität ohne Beeinträchtigung der Funktionsfähigkeit oder Integrität der Brennkammer Merkmale 16-stufiger Axialkompressor, der bereits beim Vorgängermodell Frame 5/2B zum Einsatz kam und vom Frame 5/1N abgeleitet ist 12 Brennkammern, DLN1-Zweistoff-Verbrennungssystem verfügbar, zweistufige Turbine mit ungekühlten Schaufeln Zweiachsige Turbine (Hochdruck- und Niederdruckturbinen) mit variablen Geometriedüsen zwischen Hochdruckturbine und Leistungsturbine Anwendungen LNG Pipeline, Gasspeicher Raffinerie, Petrochemie, Düngemittel Überblick Weltweit sind mehr als 260 unserer Anlagen in Betrieb, die insgesamt über 25,7 Millionen Betriebsstunden vorweisen können. Unsere erste kommerzielle Anlage hat erfolgreich die Marke von 200.000 Betriebsstunden überschritten. Unter ISO-Bedingungen mit Erdgas als Brennstoff, Umgebungstemperatur 15 °C, ohne Einlass- und Auslassverluste, auf Meereshöhe, 60 % relative Luftfeuchtigkeit. Die Verbrennungsinspektion (CI) sowie die Inspektion von Auskleidung und Übergangsstück (LTPI) können vor Ort durchgeführt werden. Die Abmessungen des Pakets verstehen sich ohne angetriebene Ausrüstung. Brennstoffflexibilität und -zusammensetzung Unser Modell Frame 5/2C kann mit einer Vielzahl von Brenngasen betrieben werden, ohne dass dabei Probleme hinsichtlich der Funktionsfähigkeit oder Integrität der Brennkammer auftreten. Er kann schwere Kohlenwasserstoffe (max. 25 % Ethananteil oder max. 20 % Propan), Inertgase (max. 25 % CO₂ oder max. 25 % N₂) sowie Wasserstoff bis zu einem Anteil von 20 % verbrennen. Flexibilität des Frame 52C Power Crystal zur Leistungssteigerung Bei den Standard-, LHE- und DLN1-Konfigurationen lassen sich ohne Hardware-Änderungen zusätzliche 6 % Leistung bei längeren Wartungsintervallen erzielen.
