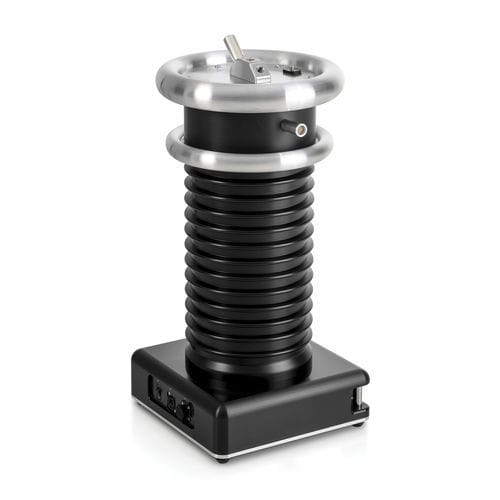

Teilentladungsmesssystem PDTD68

faseroptischfür Kabeltragbar

Entdecken SIe unsere PDTD68 Die PDTD68 ist ein smartes VLF-Diagnosesystem, das speziell für den Einsatz mit HVA-VLF-Prüfgeräten entwickelt wurde. Dank seines praktischen Designs und der neuen Glasfaserschnittstelle erlaubt es einen sehr einfachen und sicheren Messaufbau. Ein großer 22nF Koppelkondensator, ein eingebauter Filter und eine neu entwickelte Datenerfassungseinheit sorgen für sehr sensitive und präzise TE-Messungen. Der integrierte Akku vereinfacht den Aufbau zusätzlich und gegebenenfalls kann die Stromversorgung über USB-C (PD 3.0) erfolgen. AUS ZWEI WIRD EINS Um die Diagnose so einfach, schnell und effizient wie möglich zu gestalten, haben wir die neue PDTD68 entwickelt. Die PDTD68 bietet nun den einfachsten Messaufbau und ermöglicht dennoch die gleichzeitige (simultane) TE- & Tangens Delta-Diagnose. Komplettsystem In Kombination mit einem HVA-Prüfgerät erhalten Sie ein voll- und hochwertiges Kabelprüf- und Diagnosesystem für bis zu 68 kV. Anwendung TE- & TD-Diagnose für alle Arten von Mittelspannungs­kabeln mit Längen bis zu theoretisch 100 km. TE-Lokalisierung Präzise und sensible Echtzeit-Lokalisierung von TE-Ereignissen mit einer Genauigkeit von 1 % , einer Auflösung von 0,1pC bzw. 0,1m einschließlich des TE-Phasenmusters jedes TE-Ereignisses. Leistung Ermöglicht eine gleichzeitige TE- und TD- Diagnose mit einfachem und unkompliziertem Aufbau (ohne Zusatzbox). Kompakt und Tragbar Ein portables einteiliges VLF-­ TE- & TD-Diagnosesytem mit integriertem Akku und USB-C Versorgungs­möglichkeit. Konformität Testaufbau und Kalibrierung nach IEC 60270. Zusätzlich TD-Diagnose nach IEEE 400.2.
