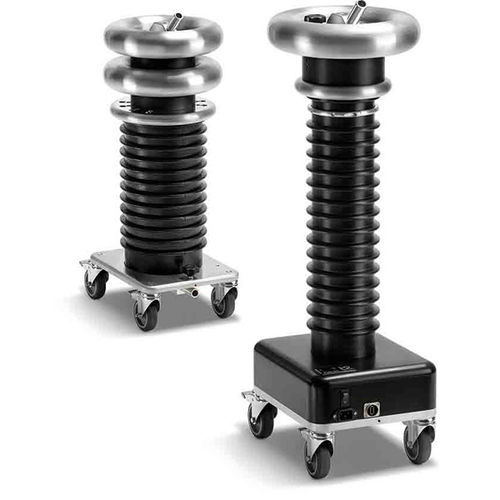

Teilentladungsmesssystem PD120-2 & PDTD120-2

mobil

Das PD120-2 und PDTD120-2 bieten sowohl tragbare als auch eingebaute Lösungen für die Diagnose von Mittelspannungskabeln, rotierenden Maschinen und Transformatoren. Die Diagnose von Mittel- und Hochspannungskabeln bietet die Möglichkeit, Schwachstellen frühzeitig zu erkennen und vorbeugende Wartungsarbeiten durchzuführen, bevor das Kabel im Betrieb ausfällt. Leistung: PDTD120-2 verfügt über integrierte Tan-Delta-Diagnosefunktionen und damit über eine gleichzeitige umfassende PD- und TD-Diagnose, wodurch Zeit gespart und eine Vorkonditionierung des Kabels, die zu falschen Ergebnissen führen würde, vermieden wird. Umfassende Diagnostik: PDTD120-2 ermöglicht die Messung von Kabeln mit unterschiedlichen Längen bei konstanter Frequenz, was eine Voraussetzung für den Vergleich von PD- und TD-Ergebnissen aus früheren Messungen ist. Bewerbung: Geeignet für die Prüfung von XLPE-, PE-, EPR- und PILC-Kabeln bis zu 100 km. PD-Lokalisierung: Präzise Lokalisierung von TE-Fehlern in Kabeln mit einer Genauigkeit von 1% und einer Auflösung von 0,1 pC pro 0,1 m. Vollständiges System: In Kombination mit dem Gerät HVA120 (nicht im Lieferumfang enthalten) bildet das PDTD120-2 ein voll ausgestattetes und vollwertiges System für den 120-kV-Ausgangsspannungsbereich. Einhaltung: Die Geräte PD120-2 und PDTD120-2 entsprechen den Richtlinien wie IEEE 400.2 und 400.3 sowie den Normen HD 620, CEI EN 50393, IEC 60270, IEC 60502-2 und ihren lokalen Ableitungen. Spannung (Sinuswelle) - 120 kV, 85 kVrms Kapazität - PD-2 CC - PD-2-Filter ~ 1 nF ~ 1 nF Geschwindigkeitsbereich (v/2) - 10 - 150 m/µs PD-Hintergrundpegel - < 10 pC Stichprobenrate - 200 MS/s Tan Delta (Auflösung / Genauigkeit) - 1 x 10-5 / ± 1 x 10-4
