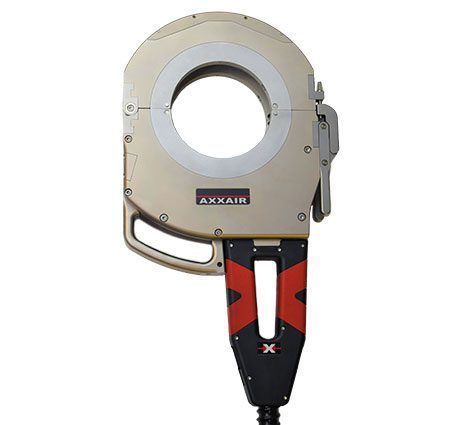

Wassergekühlter Schweißkopf AMX-170

Orbitalfür Rohregeschlossen

Produktübersicht
Der geschlossene Schweißkopf AMX-170 ist für automatisiertes, reproduzierbares Orbitalschweißen an Rohren mit großem Durchmesser konzipiert. Er ermöglicht Schmelzschweißen ohne Zusatzwerkstoff und ist mit mehreren branchenüblichen Orbitalschweißstromquellen kompatibel, sodass eine einfache Integration in bestehende Produktionslinien möglich ist.

Einsatzbereiche & Materialien
Ausgelegt für das Schmelz-Orbitalschweißen dünnwandiger Edelstahlrohre (Ø 38–170 mm). Geeignet für oxidationsempfindliche Nickel- und Titanlegierungen. Typische Anwendungsfelder: Pharma, Chemie, Lebensmittel & Getränke, Halbleiter, Luftfahrt und andere Industrien, die hohe Rohrintegrität und Schweißnahtqualität verlangen.

Spezifikationen
Artikel-Nr.: AMX-170
Beschreibung: Geschlossener Schweißkopf mit 8 m / 26 ft Kabel, wassergekühlt. Angaben zur Stromquellenkompatibilität enthalten.
Rohr-Außendurchmesser: 1,5–6,625" / 38–170 mm
Elektrodendurchmesser: 1/16" oder 3/32" (1,6 oder 2,4 mm)
Gewicht mit Kabel: 31,97 lbs / 14,5 kg
Einschaltdauer bei 100%: 120 A
Max. Schweißstrom: 150 A
Betriebstemperatur: 0°C bis +40°C (32°F bis 104°F)
Stromversorgungen: AXXAIR SAXX-Serie (ausgewählte AMI-Modelle kompatibel)

Kompatibilität der Stromquelle
MARKE | STROMQUELLE | direkt kompatibel | mit Adapter
AMI | AMI-205 mit Autokalibrierung | JA | NEIN
AMI | AMI-207 mit Autokalibrierung | JA | NEIN
AMI | AMI-217 mit Autokalibrierung | JA | NEIN
AMI | AMI-307 | NEIN | JA: SAFS-ADAMI4
AXXAIR | AXXAIR SAXX-201 | NEIN | JA: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-200 | NEIN | JA: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-210 | NEIN | JA: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-300 | NEIN | JA: SAFS-ADAMI1

Produktvorteile

• Kompatibilität mit ausgewählten AMI- und AXXAIR-Stromquellen
• Für Rohre bis 170 mm Außendurchmesser ausgelegt
• Fettfreier Betrieb, geeignet für Reinräume und hochreine Umgebungen
• Direkte Gaszufuhr mit optimierter Diffusion (max. 60 L/min) für Lichtbogenstabilität und Durchschweißung
• Standard-Aluminiumspannbacken zum Aufschrauben für Wiederholgenauigkeit und Stabilität
• Wassergekühlte Bauweise für zuverlässige Leistung bei langen Schweißzyklen
• Einfache Wartung und Reinigung zur Reduzierung von Ausfallzeiten
• 8 m Kabellänge für größere Reichweite

Zusatzfunktionen

• Integrierte Offset-Elektrodenverstellung zur präzisen Lichtbogenausrichtung
• Zwei ergonomische Griffe für Handhabung und exakte Positionierung
• Einstellbares Spannkraftsystem zur konstanten Werkstückspannung
• Zwei schwenkbare Sichtfenster mit Schweißschutzglas Teint 10

Technische Daten

• Modell: AMX-170
• Rohr-Außendurchmesser: 38–170 mm (1,5–6,625")
• Kühlung: Wassergekühlt
• Elektrodendurchmesser: 1,6 mm oder 2,4 mm (1/16" oder 3/32")
• Gewicht (mit Kabel): 14,5 kg (31,97 lbs)
• 100% Einschaltdauer: 120 A
• Max. Schweißstrom: 150 A
• Betriebstemperatur: 0°C bis +40°C
• Kabellänge: 8 m
• Max. Gasdurchfluss: 60 L/min
