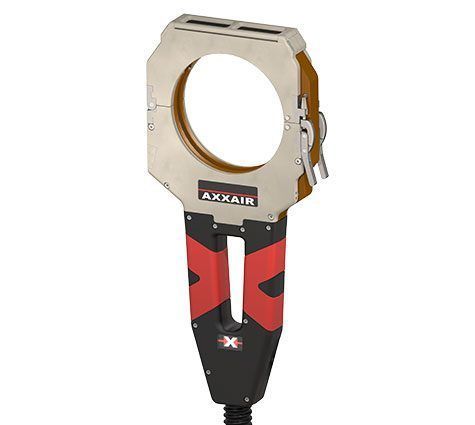

Wassergekühlter Schweißkopf AMX-115

OrbitalWIGHochpräzision

Kurzprofil
Der geschlossene Schweißkopf AMX-115 liefert reproduzierbare Orbitalschweißnähte (TIG) in beengten Räumen und bietet die Präzision und Leistung der SATFX-Baureihe. Er ist kompatibel mit verschiedenen industrieweiten Orbitalschweißstromquellen und lässt sich flexibel in bestehende Schweißsysteme und Produktionslinien integrieren.

Einsatzbereiche & Werkstoffe
Entwickelt für Orbitalschweißen im Schmelzverfahren ohne Zusatzwerkstoff. Ideal für dünnwandige Edelstahlrohre mit Außendurchmesser 0,5–4,5" / 12–115 mm und Wandstärken typ. < 3 mm. Auch geeignet für oxidationsempfindliche Nickel‑ und Titanlegierungen. Typische Branchen: Luft‑ und Raumfahrt, Halbleiter, Pharma, chemische Verfahrenstechnik, Lebensmittel und Getränke sowie andere hochreine Anwendungen.

Technische Kurzangaben
ROHR-AUSSENDURCHMESSER-BEREICH: 0,5 – 4,5" / 12 – 115 mm
KÜHLSYSTEM: Wassergekühlt
Breites schwenkbares Sichtfenster mit Schweißfilter Teint 10

Produktvorteile

• Kompatibel mit ausgewählten Magnatech-, AMI- und AXXAIR-Stromquellen
• Schmalprofilige Bauweise für beengte Räume
• Optimierte Gasdiffusion für Lichtbogenstabilität und konsistente Schweißqualität
• Fettfreier Betrieb, geeignet für Reinräume und Anwendungen mit hohen Reinheitsanforderungen
• Wassergekühlte Konstruktion für zuverlässigen Dauerbetrieb
• Edelstahlbacken für schnelle, werkzeuglose Montage (Standard‑ und breite Spannoptionen)
• Einfache Reinigung und Wartung zur Minimierung von Ausfallzeiten
• 8 m Kabellänge für größere Bewegungsfreiheit
• Kassetten (Zubehör) für Schweißen in beengten Bereichen; ermöglichen Positionierung vor dem Fixieren des Kopfkörpers
• Einstellbares Spannkraftsystem zur Gewährleistung konstanter Maschinenspannung

Technische Spezifikationen (Tabelle)
Artikelnummer: AMX-115
Beschreibung: Geschlossener Schweißkopf mit 8 m / 26 ft Zuleitung, wassergekühlt. Siehe Kompatibilität unten.
Rohrdurchmesser: 0,5 – 4,5" / 12 – 115 mm
Elektrodendurchmesser: 1/16" oder 3/32" / 1,6 oder 2,4 mm
Gewicht (mit Kabel): 20,72 lbs / 9,4 kg
Einschaltdauer bei 100%: 100 A
Max. Schweißstrom: 150 A
Betriebstemperatur: 0°C bis +40°C (32°F bis 104°F)

Kompatibilität der Stromquelle (Tabelle)
MARKE - STROMQUELLE - direkt kompatibel - mit Adapter
AMI - AMI-205 mit automatischer Kalibrierung - JA - NEIN
AMI - AMI-207 mit automatischer Kalibrierung - JA - NEIN
AMI - AMI-217 mit automatischer Kalibrierung - JA - NEIN
AMI - AMI-307 - NEIN - JA: SAFS-ADAMI4
MAGNATECH - TUBEMASTER 514 - NEIN - JA: 1006365
AXXAIR - SAXX-201 - NEIN - JA: SAFS-ADAMI1
AXXAIR - SAXX-200 - NEIN - JA: SAFS-ADAMI1
AXXAIR - SAXX-210 - NEIN - JA: SAFS-ADAMI1
AXXAIR - SAXX-300 - NEIN - JA: SAFS-ADAMI1

Downloads & Video
Produktvideo verfügbar, das die geschlossenen AMX-Orbitalschweißköpfe zeigt (Link auf der Produktseite).

Charakteristika / technische Spezifikationen

• Artikelnummer: AMX-115
• Beschreibung: Geschlossener Schweißkopf mit 8 m Zuleitung, wassergekühlt
• Rohrdurchmesser: 0,5 – 4,5" / 12 – 115 mm
• Elektrodendurchmesser: 1/16" oder 3/32" / 1,6 oder 2,4 mm
• Gewicht (mit Kabel): 20,72 lbs / 9,4 kg
• Einschaltdauer bei 100%: 100 A
• Max. Schweißstrom: 150 A
• Betriebstemperatur: 0°C bis +40°C
• Kühlung: Wassergekühlt
• Kabellänge: 8 m (26 ft)
