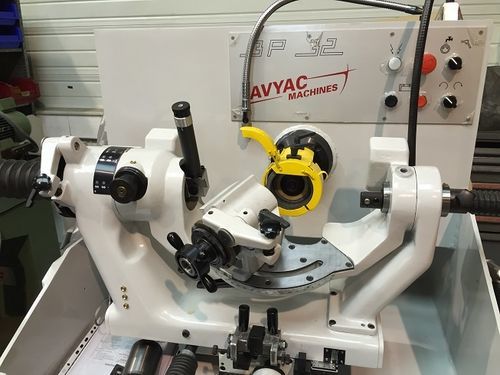

Bohrer-Werkzeugschleifmaschine 3P32

manuellCBN

Überblick
Die 3P32 ist eine Bohrerschärfmaschine für Durchmesser Ø3 bis 32 mm, erhältlich überholt, nachgerüstet oder neu. Sie ist für das Nachschärfen von Bohrern und ähnlichen Schneidwerkzeugen in Werkstätten ausgelegt.

Wichtige Punkte

• VIELSEITIGKEIT: Schleift HSS- und Hartmetallbohrer, Bohrer für Stahlrahmen, Tiefloch-Gundrills, 2- und 3-Schneiden-Fräser, Reibahlen und Stufenbohrer.
• RENTABILITÄT: Beispiel: Bei 50 HSS-Bohrern pro Tag kann sich die 3P32 innerhalb eines Jahres rechnen (basierend auf durchschnittlichen Nachschärfkosten).
• EINFACHE BEDIENUNG: Schleifpositionen (Freiflächen-, Ausdünnungs- und Schneidwinkel) werden durch mechanische Anschläge oder Kerben vorgegeben, wodurch Noniusablesungen entfallen und Fehler reduziert werden.
• GESCHWINDIGKEIT: Kurze Schleifzyklen — ca. 2 Minuten für einen 20 mm HSS-Bohrer.
• QUALITÄT: Hohe Rundlaufgenauigkeit durch Spindel- und Spannzangenbaugruppe (bikonische Spannzangen im 0,25 mm-Raster) gewährleistet symmetrische Schneiden; integrierte Kühlschmierung sorgt für konstante Ergebnisse.
• WIRTSCHAFTLICHKEIT: Geringe Wartungskosten durch überdimensionierte Verschleißteile; eine einzige Schleifscheibe kann Freifläche und Ausdünnung bearbeiten und reduziert den Scheibenbestand.
• SICHERHEIT: Bewährte Technologie mit Hunderten von Anlagen weltweit.

Anwendung / Schleifarten
Kreuzform, 3 Schneiden, Blech, Fase an der Schneide, 3 Lippen, Gundrills.

Hinweise
Erhältlich überholt, nachgerüstet oder neu. Integriertes Kühlsystem. Eine Schleifscheibe für Freifläche und Ausdünnung. Spannzangensystem mit hoher Rundlaufgenauigkeit.

Technische Daten

• Abmessungen (L×B×H): 1 450×1 180×1 050 mm
• Gewicht: 700 kg
• Bearbeitbare Durchmesser: Ø 3 bis 32 mm
• Spindelmotor: 1,1 kW / max. 4 700 1/min
• Schleifscheiben: Ø 100 mm – vitrifiziert, CBN oder Diamant
• Kühlsystem: Volumenstrom 30 l/min, Emulsion
• Schleifarten: Kreuzform, 3 Schneiden, Blech, Fase, 3 Lippen, Gundrills
