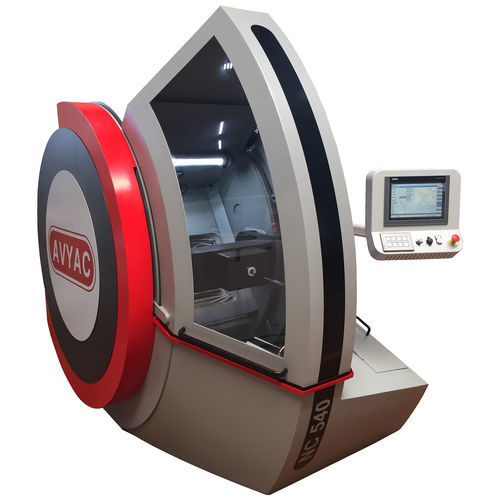

Werkzeugschleifmaschine für Schneidinstrumente NC 540

BohrerElektrodenfür Gravierwerkzeug

Das Avyac NC540 5-Achs-CNC-Schleifzentrum: Präzision und hohe Produktivität
Die NC540 wurde speziell für die Anforderungen von Fertigungsbetrieben und professionellen Schleifern entwickelt und ist eine 5-Achs-Lösung zum Schleifen großer Bohrer und Schneidwerkzeuge (HSS und Hartmetall). Ihre hochstabile Konstruktion garantiert eine exzellente geometrische Wiederholgenauigkeit, die für eine lange Werkzeugstandzeit unerlässlich ist.

Technische Leistungsfähigkeit & Werkzeugvielfalt
Die NC540 zeichnet sich durch ihre einzigartige Fähigkeit aus, Werkzeuge mit einer Länge von bis zu 1000 mm (standardmäßig) bzw. bis zu 2000 mm (optional mit einer sicheren Schutzhaubenverlängerung) und einem Durchmesser von Ø 3 bis 40 mm zu bearbeiten.
Das Bearbeitungszentrum verarbeitet nativ eine Vielzahl von Werkzeugen und komplexen Geometrien:
• Spiralbohrer (Rechts-/Linksgewinde): Konischer oder facettierter Freiwinkel, Stegausdünnung, Doppelspitzwinkel.
• Tiefbohrer: 1- oder 2-schneidig, mit Fase, Stufe, Radius, Spanbrecher.
• Spezialwerkzeuge: Stufenbohrer, Holzbohrer (mit Zentrierspitze), Reibahlen (3- oder 4-schneidig), Gewindebohrer, Gravierfräser, Stempel und Zentrierwerkzeuge.

Spezifikationen und Industriekomponenten
Die Zuverlässigkeit basiert auf der Integration von Komponenten führender Markenhersteller:
• CNC-Steuerung: Verfügbar mit intuitiver B&R-Oberfläche (Power Panel PPC2100) oder als Hochleistungsoption mit der Touchscreen-Steuerung SIEMENS SINUMERIK ONE / 840D SL.
• Motorisierung: Synchronmotoren mit Absolutwertgebern (kein Referenzanfahren beim Start erforderlich).
• Elektrospindel: ISO 30 oder HSK 63 Kegel – 4,5 kW Leistung – Drehzahl von 3.000 bis 12.000 U/min.
• Teilung und Antasttechnik: Marposs 3D-Sensor zur mikrometrischen Werkzeugerkennung und -positionierung.
• Werkzeugspannung: Automatische pneumatische Spannung (Schaublin W25 Spannzangen oder 6-Backen-Spannfutter von Ø3 bis 40 mm).
• Schleifscheibenzug: Durchmesser Ø100 bis Ø150 mm (CBN oder Diamant). Bis zu 3 Schleifscheiben können gleichzeitig montiert werden.

Produktivität und Automatisierung
Um den Anforderungen an die Wirtschaftlichkeit industrieller Arbeitsabläufe gerecht zu werden, verfügt die Avyac NC540 über fortschrittliche autonome Technologien:
• Automatische Beladung: Eine leistungsstarke, schwerkraftbetriebene Rundplattform ermöglicht die Beladung mit bis zu 90 Werkzeugen (max. Ø25 mm / max. Länge 450–500 mm).
• Differenzierte Programmierung: Die eigens entwickelte Plug-&-Play-Software-Schnittstelle ermöglicht die vollautomatische Zuweisung eines individuellen Schärfprogramms und einer individuellen Geometrie zu jedem Werkzeug auf dem Lader.
• Flüssigkeitsmanagement & Sicherheit: Integriertes Öl- oder Emulsionsfiltrationssystem (5µm bis 20µm Filterpatrone), Zentrifugal-Nebelwäscher und optionaler automatischer Feuerlöscher für den Betrieb mit reinem Öl.

Herstellerqualität & Wartung
• Herkunft: Die Maschine wurde in Frankreich entwickelt und gefertigt und entspricht strengen Robustheitsstandards (2000 kg Rahmen für optimale Vibrationsdämpfung).
• Fernwartung: Integriertes Industriemodem (ETIC TELECOM M2Me-System) für die sofortige Ferndiagnose durch unsere Technikerteams, wodurch Maschinenstillstandszeiten drastisch reduziert werden.
