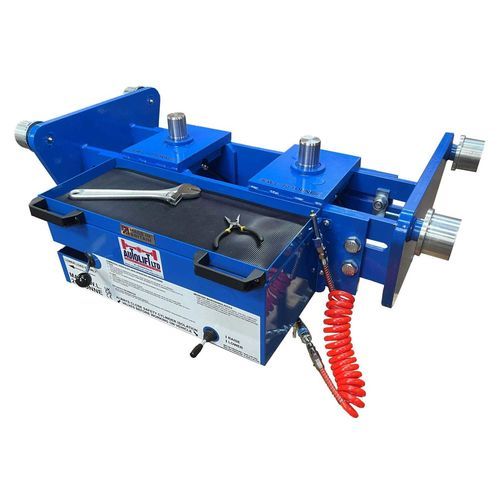

Gruben-Hebebock

hydropneumatisch20 tfür Hubanwendungen

Schwerlast, verstellbarer pneumatischer Doppelzylinder‑Grubenheber, entwickelt für Inspektionsgruben und Prüffahrspuren für Nutzfahrzeuge. Er ermöglicht sicheres, präzises Heben und Positionieren von HGV‑ und PSV‑Fahrzeugen mit ergonomischer Handhabung und mehreren Sicherheitssystemen.

Hauptmerkmale

• Erhältlich in drei Rahmenhöhen mit großem Verstellbereich für hohe Vielseitigkeit.
• Schnell wirkende Luftpumpe für zügigen Betrieb.
• Luft‑über‑Öl Hydraulikdesign für verbesserte Leistung und verlängerte Zylinderlebensdauer.
• Ergonomische Griffe für einfache Bewegung entlang der Grube.
• Werkzeugablage für griffbereite Aufbewahrung von Werkzeugen und Teilen während der Arbeit.
• Die Zylinder können unabhängig betrieben werden und verfügen über querlaufende Schubstangen für präzise Positionierung.
• Geeignet für ATF‑ und MOT‑Prüfspuren und von der DVSA für HGV‑Inspektionsreferenzen verwendet.
• Dreifache Sicherheitsebene: Sicherheits­ablassventile, Überdruckschutzventile und Verriegelungsgriffe an den Zylindern. Sicherheitsstreben sind als optionale Nachrüstung verfügbar, um eine zusätzliche Schutzebene zu bieten.
• UKCA / CE gekennzeichnet und entspricht den EC‑Vorschriften.

Verstellbereich (Rahmengrößen)

• Small — Grube Min: 750 mm — Grube Max: 1030 mm
• Medium — Grube Min: 860 mm — Grube Max: 1160 mm
• Large — Grube Min: 1110 mm — Grube Max: 1410 mm

Spezifikationsdetails

• Träger: Deckt Grubengewichte von 750 mm bis 1400 mm Breite ab. Siehe oben die Größenbereiche für die passende Rahmengröße.
• Räder: Der Träger bewegt sich auf vier Rädern mit Nadellagern für leichtes Vor‑ und Zurückbewegen in der Grube. Parallele Räder sind standardmäßig montiert, um flache Grubenkanten zu bedienen; konische Räder sind für den Einsatz auf RSJ‑Trägern verfügbar. Federbelastete Räder können optional geliefert werden; diese ziehen sich unter Last zurück, um die Position zu verriegeln.
• Power Pack: Hochleistungs‑Handpumpe, die den erforderlichen Durchfluss zu den Zylindern liefert.
• Zylinder: Zwei doppeltwirkende Hydraulikzylinder mit einem Hub von 400 mm. Hochwertig verchromte Stangen und moderne Dichtungstechnologie sorgen für lange, störungsfreie Lebensdauer. Jeder Zylinder ist mit einem Sicherheits‑Schlauchbruchventil und einem 90‑Grad‑Bewegungs‑Isolationsventil zur einfachen visuellen Positionskontrolle ausgestattet.
• Garantie & Konformität: 5‑Jahres‑Garantie (Bedingungen gelten). Entworfen und hergestellt gemäß Maschinenrichtlinie 98/37/EC und der Ingenieursnorm BS EN 1494:2001; entspricht den EC‑Anforderungen und den Hebevorschriften LOLER. Jede Einheit wird vollständig geprüft, mit einer Seriennummer gekennzeichnet und mit einem Prüfbescheinigungsblatt geliefert.

Technische Daten

• Kapazität: 20 Tonnen.
• Im Lieferumfang enthalten (Standardlieferung): 2 × 125 mm Verlängerungen, 2 × V‑Kopf‑Adapter, 2 × dish head pansies, hinterer Adapterhalter und Druckluftpistole.
