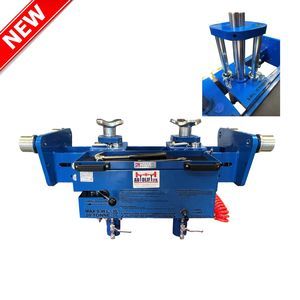

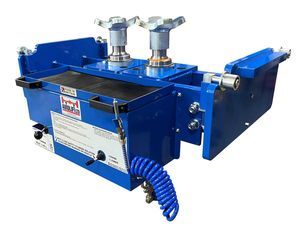

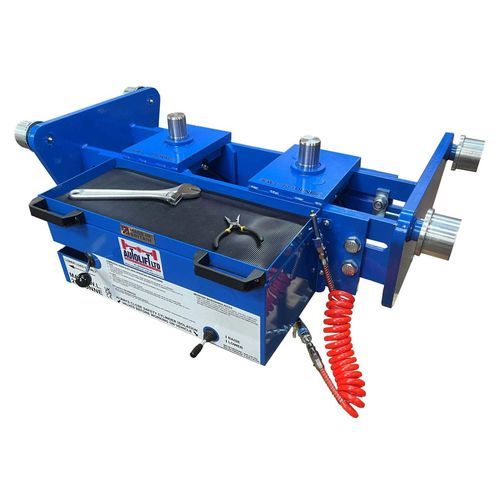

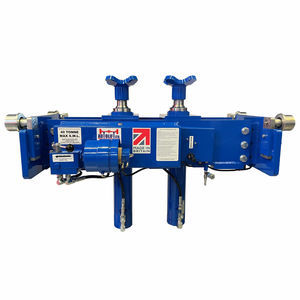

Gruben-Hebebock

hydropneumatisch13 tfür Hubanwendungen

Übersicht
Der einstellbare luftbetriebene Doppelzylinder-Grubenheber 13 Tonnen ist ein Inspektionsheber für Gruben, entwickelt zum Heben von HGV- und PSV-Fahrzeugen in ATF- und MOT-Prüfspuren. Er kombiniert zwei air-over-oil Hydraulikzylinder mit unabhängiger Steuerung, eine schnell wirkende Luftpumpe und mehrere integrierte Sicherheitssysteme für den Werkstatteinsatz.

Hauptmerkmale

• 13 Tonnen Tragfähigkeit mit 400 mm Hub
• Erhältlich in drei Rahmenhöhen mit großer Verstellbarkeit für unterschiedliche Grubengrößen
• Zwei air-over-oil Hydraulikzylinder, unabhängig steuerbar; transversal verschiebbare Zylinder für präzise Positionierung
• Schnell wirkende Luftpumpe und leistungsstarker Antrieb (Hand/Luft)
• Ergonomische Griffe und vier Rollen mit Nadellagern für einfaches Bewegen in der Grube
• Integriertes Werkzeugfach zur Lagerung von Werkzeugen/Teilen während der Arbeit
• Dreifache Sicherheit: Sicherheits-Absenkventile, Anti-Burst-Ventile und Verriegelungsgriffe für Zylinder (Sicherungsstreben optional und nachrüstbar)

Einstellbereich (Rahmengrößen)

• Small — Grube Min: 750 mm, Grube Max: 1030 mm
• Medium — Grube Min: 860 mm, Grube Max: 1160 mm
• Large — Grube Min: 1110 mm, Grube Max: 1410 mm

Technische Daten

• Tragfähigkeit: 13 Tonnen
• Hub: 400 mm
• Rahmenabdeckung: Small (750–1030 mm), Medium (860–1160 mm), Large (1110–1410 mm); Balken decken Grubentiefen von 750 mm bis 1400 mm ab
• Zylinder: zwei doppeltwirkende Hydraulikzylinder, 400 mm Hub, verchromte Stangen, moderne Dichtungstechnik; je mit Sicherheits-Schlauchbruchventil und 90°-Absperrventil
• Antrieb: leistungsstarke Hand-/Luftpumpe zur Versorgung der Zylinder
• Rollen: vier Rollen mit Nadellagern; parallele Rollen Standard, konische Rollen für RSJ-Schienen optional; optionale federbelastete, unter Last zurückziehbare Rollen
• Funktion: air-over-oil Hydraulikdesign; Zylinder unabhängig bedienbar; transversal verschiebbare Zylinder für genaue Ausrichtung

Sicherheit & Konformität

• Dreifaches Sicherheitskonzept: Absenk-Sicherheitsventile, Anti-Burst-Ventile, Verriegelungsgriffe
• Optionale Sicherungsstreben, nachrüstbar
• UKCA / CE gekennzeichnet; konstruiert und gefertigt gemäß Maschinenrichtlinie 98/37/EC und BS EN 1494:2001; entspricht EC-Anforderungen und LOLER-Vorschriften
• Jede Einheit wird vollständig getestet, mit Seriennummer versehen und mit Prüfbescheinigung geliefert

Lieferumfang & Garantie

• Lieferumfang: 2 × 125 mm Verlängerungen, 2 × V-Adapter, 2 × dish head pansies, hinterer Adapterhalter und eine Druckluftpistole
• 5 Jahre Garantie (Geschäftsbedingungen gelten)
