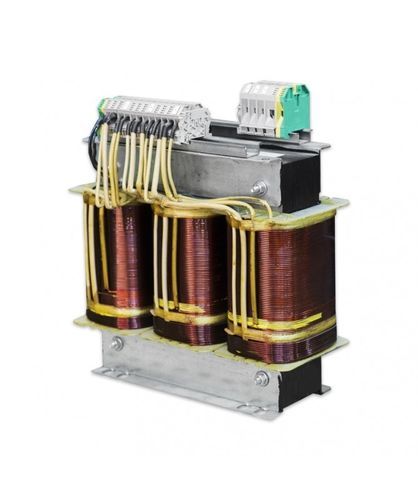

Isolationstransformator

Leistungverkapseltfür Industrieanwendungen

Beschreibung
Dreiphasentransformator mit separaten Primär- und Sekundärwicklungen, Nennleistung von 1 kVA bis 800 kVA. Entwickelt für industrielle Anwendungen mit Frequenzunterstützung von 50 Hz bis 400 Hz und lieferbar mit verschiedenen Gehäuseoptionen (ohne Gehäuse, IP23, IP55).

Spezifikationen

• Leistung: 1 kVA bis 800 kVA
• Frequenz: 50 bis 400 Hz
• Isolierklasse: B, F oder H je nach Leistung
• Separate Primär- und Sekundärwicklungen
• Elektrostatischer Schirm geerdet zwischen Primär- und Sekundärseite
• Standard-Betriebstemperatur: 40 °C (oder nach Kundenspezifikation)
• Gehäuseoptionen: ohne Gehäuse, IP23 oder IP55
• Normen: CEI 60726, CEI/EN 61558, NFC 52100, NFC 52200
• Heberinge dimensioniert nach Transformatorleistung

Optionen

• Elektrischer Schutz (Sicherungen, Leistungsschalter, ...)
• Thermischer Schutz (Temperatursensoren, ...)
• Tropicalisierung

Technische Daten

• Leistungsbereich: 1 kVA – 800 kVA
• Frequenzbereich: 50 – 400 Hz
• Isolierklasse: B, F oder H (je nach Leistung)
• Separate Primär- und Sekundärwicklungen
• Elektrostatischer Schirm geerdet zwischen Primär- und Sekundärseite
• Standard-Betriebstemperatur: 40 °C (oder nach Kundenspezifikation)
• Gehäuseoptionen: ohne Gehäuse, IP23 oder IP55
• Normen: CEI 60726, CEI/EN 61558, NFC 52100, NFC 52200
• Heberinge dimensioniert nach Leistung
• Optionale Schutzmaßnahmen: elektrisch (Sicherungen, Leistungsschalter), thermisch (Temperatursensoren), Tropicalisierung
