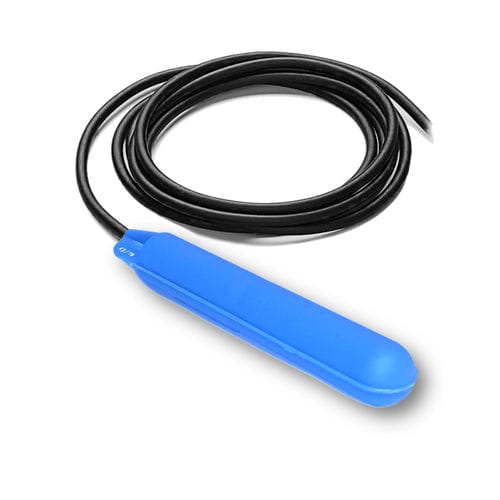

Schwimmerschalter TUBA 1"

für Flüssigkeitenzur Pumpensteuerungfür Tanks

Übersicht
Der TUBA 1'' ist ein rohrförmiger Schwimmerschalter mit kleinem Durchmesser (Ø29 mm), entwickelt für Pegelüberwachung in Tanks, Zisternen und kleinen Behältern mit engen Zugängen. Das schlanke Profil ermöglicht das Einführen durch schmale Seitenöffnungen und bietet eine präzise mechanische Schaltfunktion. Einbautiefe bis 55 m und verschiedene Montageoptionen für industrielle Anwendungen.

Funktionsprinzip
Der Schwimmer steigt und fällt mit dem Flüssigkeitsstand. Er erreicht der eingestellten Höhe, kippt und betätigt einen internen mechanischen Schalter (COM, NO, NC), der einen Stromkreis öffnet oder schließt. Schaltwinkel ca. +/-20° für präzise Auslösung.

Betriebsarten

• Entleerungsmodus: der Schwimmer steuert das Start/Stopp einer Pumpe in hoher Stellung, um Überlaufen zu verhindern, und unterbricht bei leerem Behälter.
• Füllmodus: der Schwimmer schließt den Stromkreis in niedriger Stellung (NC) zum Befüllen.
• Binärsteuerung: mit zwei Schwimmern zur Regelung von Minimal- und Maximalstand.

Montage und Einstellung
Der Schwimmer kann am Kabel mit äußerer Ballastierung aufgehängt, an einer Stange befestigt oder horizontal an der Behälterwand mit Kabeleinführung montiert werden. Die Position des Ballasts am Kabel beeinflusst den Schaltpunkt. Anschlussdose und Kabeldurchführungen müssen außerhalb der Flüssigkeit und dicht sein. Kabellängen ab Werk wählbar.

Wesentliche Merkmale

• Sehr geringer Durchmesser (Ø29 mm) für Einbau durch kleine Öffnungen.
• Präzise Schaltwirkung (±20°).
• Zugelassene Flüssigkeitsdichte: 0,75 – 1,50 kg/dm³.
• Einbautiefe bis 55 m; Schutzart IP68.
• Gehäuse: Polypropylen-Copolymer; Kabel 3×1 mm² Neopren.
• Anpassbare Kabellängen und optionale Ballastgewichte.

Empfohlene Zubehörteile

• Steuerrelais AT-DR07 für Alarm- und Bedienfunktionen.
• FIXCAB Kabelhalter zur Höhenverstellung und Befestigung.
• 175 g Harzballast, einstellbar zur Feinabstimmung des Schaltpunktes.

Technische Daten

• Modell: TUBA 1''
• Durchmesser: Ø29 mm
• Höhe: 180 mm
• Schaltwinkel: +/-20° (Auslösung)
• Mechanischer Betriebswinkel: bis zu +/-110°
• Flüssigkeitsdichte: 0,75 – 1,50 kg/dm³
• Max. Eintauchtiefe: 55 m
• Temperatur: bis 85 °C (Option TUBA 125 C bis 125 °C)
• Schutzart: IP68
• Gehäuse: Polypropylen-Copolymer
• Kabel: 3×1 mm², Neopren
• Elektrische Werte: AC 250 V; Abschaltung 12 (6) A (12 A ohmsch; 6 A induktiv)
• Schwimmergewicht: 60 g
• Optionaler Ballast: 175 g (harzgefüllt)
• Standard-Kabellängen: 2, 3, 5, 6, 10, 13, 15, 20, 25 m
