Schwimmer-Füllstandssensor

für Flüssigkeitenfür korrosive Flüssigkeitenfür aggressive Flüssigkeiten

Beschreibung

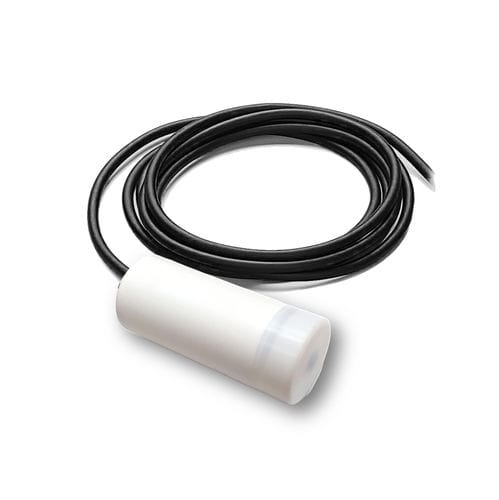

Der TUBA 150 C ist ein rohrförmiger Schwimmerschalter für extrem aggressive Flüssigkeiten und Anwendungen mit hohen Temperaturen. Er wird mit FEP/TEFLON-Kabel und einem in der Werbung als PTFE angegebenen Gehäuse geliefert. Der geringe Durchmesser (Ø55 mm) ermöglicht die Einführung durch kleine Öffnungen in Tankwänden.

Funktionsprinzip
Eine Kugel in einem dicht verschlossenen Zylinder betätigt entsprechend ihrer Lage einen Mikroschalter. Das Kabel enthält drei Leiter (COM, NO, NC) für die Verdrahtung im Füll- oder Entleerungsmodus. Im Doppelbetrieb lässt sich ein Minimal- und Maximalpegel regeln.

Montagearten

• Mit Ballast am Kabel
• Fest an einer vertikalen Führungsschiene im Tank
• Wandmontage mittels Kabelverschraubung

Vorteile

• Kostengünstig
• Ökologisch
• Zuverlässig
• Abdichtung gewährleistet
• Beständig gegen Chemikalien

Technische Daten

• Schaltwinkel: +/- 20°
• Zugelassene Dichte der Flüssigkeiten: 0,75 bis 1,50
• Elektrische Daten: 24–250 VAC/DC, max. 60 VA
• Schaltleistung: Max. 1 A, 60 VA
• Gehäusematerial: PVDF (in einigen Datenblättern angegeben) / PTFE (Werbeangabe)
• Kabel: 3 x 0,22 mm² PTFE
• Gewicht: 80 g
• Abmessungen: Höhe 130 mm — Durchmesser 55 mm
• Ballast: keiner (Standard)
• Kabellängen verfügbar: 5, 10, 15, 20, 25 m

Hinweise aus dem Datenblatt

• In der Produktbeschreibung wird eine Beständigkeit bis 150 °C genannt, während in einigen technischen Tabellen maximal 85 °C angegeben sind. Prüfen Sie die Temperaturklasse für Ihre Anwendung.
• Das Gehäusematerial wird in verschiedenen Dokumenten unterschiedlich angegeben (PTFE, PVDF, Polypropylen-Copolymer). Klären Sie das genaue Material mit dem Hersteller.
• Einige Quellen listen abweichende Werte (Schaltwinkel, Dichten, Gewichte, Kabeltypen). Konsultieren Sie das detaillierte technische Datenblatt vor der Spezifikation und Montage.
