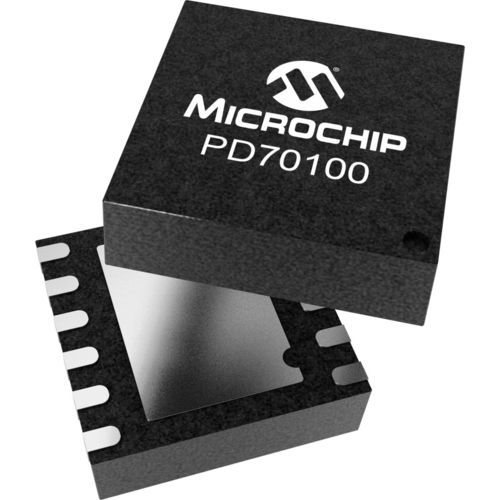

Der PD70100 gehört zur Serie der Power over Ethernet (PoE) Powered Devices (PDs) von Microchip. Der Baustein überträgt integrierte Energie und analoge Daten in einem einzigen 12-Pin-Gehäuse. Er wird in PDs eingesetzt und ermöglicht so Netzwerkgeräten der nächsten Generation die gemeinsame Nutzung von Strom und Daten über dasselbe Kabel. Der PD70100 von Microchip ist für PD-Anwendungen optimiert, die den IEEE 802.3af Typ 1-Standards entsprechen. Die Komponenten der IC-Familie können sowohl in Innen- als auch in Außenanwendungen eingesetzt werden.
Die Bausteinfamilie erfüllt alle PD-seitigen Standards wie z.B.:
- Erkennung
- Klassifizierung
- Integrierter Isolationsschalter mit Einschaltstrombegrenzer und Überstromschutz
Zusätzlich verfügen die Geräte über einen Entlademechanismus für einen DC/DC-Eingangskondensator, der eine schnelle Wiedererkennung gewährleistet, falls der RJ-45-Stecker innerhalb einer kurzen Zeitspanne abgezogen und wieder eingesteckt wird.
Produktmerkmale
Entwickelt zur Unterstützung von IEEE 802.3af Typ 1 Anwendungen
PD-Erkennung und programmierbare Klassifizierungssignatur
Abschaltung des Signaturwiderstandes nach Erkennung
Integrierter 0,6O-Trennschalter und Einschaltstrombegrenzer
Weniger als 10 µA Offsetstrom während der Erkennung
Einzelner DC-Spannungseingang (37V - 57V)
Großer Betriebstemperaturbereich: -40°C bis 85°C
Thermischer On-Chip-Schutz
12-polig, 3 × 4mm DFN
MSL3, RoHS-konform
---
