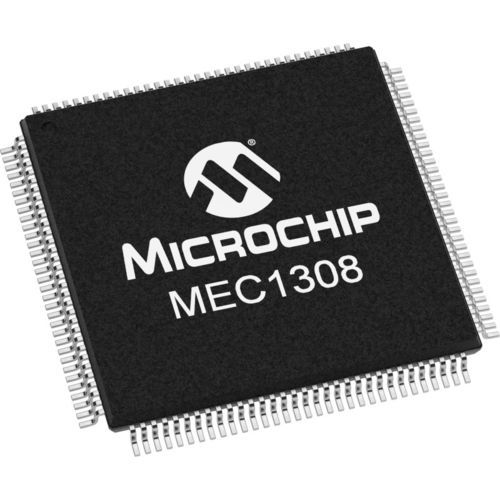

Analoger Chip MEC1308

MEC1308 ist ein Notebook-I/O-Controller, der einen leistungsstarken 8051-basierten Tastatur-Systemcontroller mit 64 KByte RAM, 1 KByte Boot-Rom und 16 Byte batteriegepackten Registern enthält. Das 64K RAM wird über das HOST/8051 SPI Memory Interface geladen, das in Switched SPI Flash Konfiguration oder Parallel Shared Serial Peripheral Interface (SPI) Flash Konfiguration konfiguriert werden kann. Er verfügt über vier PS/2-Ports, einen 16C550A-kompatiblen 2-Pin-UART für den Debug-Port, einen Consumer-Infrarot-Empfänger für Vista, zwei 8584-artige I2C/SMBus-Controller mit zwei wählbaren Ports pro Controller und eine serielle IRQ-Peripherieagenten-Schnittstelle. Der MEC1308 verfügt über zwei getrennte Stromversorgungsebenen, um "Instant-On"- und System-Power-Management-Funktionen bereitzustellen. Darüber hinaus verfügt der MEC1308 über eine hochentwickelte Stromversorgungs-Steuerungsschaltung (PCC). Teile der Familie MEC1308-NU MEC1308-NU-TR Produkt-Merkmale 8051-System-Controller 32-Bit-ARM-Systemcontroller 132 DQFN-Gehäuse Externer SPI-Flash 64KB RAM 18x8 Tastatur-Scan-Matrix 7 zusätzliche Allzweck-Ausgangspins 4 SMBus-Anschlüsse 4 Analog-Digital-Wandler-Kanäle 4 LEUCHTDIODEN 2 stromsparende Timer
