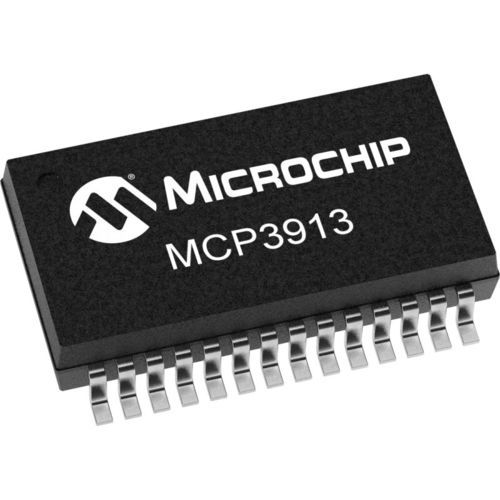

Analog-Wandler MCP3913

für hohen DurchsatzMehrweg24 bit

Der MCP3913 ist ein 3-V-Sechskanal-Analog-Front-End (AFE), das sechs Delta-Sigma-ADCs mit gleichzeitiger Abtastung, sechs PGAs, einen Block zur Phasenverzögerungskompensation, eine interne Spannungsreferenz mit geringer Drift, digitale Offset- und Verstärkungsfehlerkalibrierungsregister sowie eine schnelle 20-MHz-SPI-kompatible serielle Schnittstelle enthält. Die MCP3913 ADCs sind vollständig konfigurierbar und bieten unter anderem folgende Funktionen: 16/24-Bit Auflösung, Oversampling Ratio (OSR) von 32 bis 4096, Verstärkung von 1x bis 32x, unabhängiges Shutdown und Reset, Dithering und Auto-Zeroing. Der MCP3913 AFE verfügt über fortschrittliche Sicherheitsfunktionen zur Sicherung der Kommunikation und der Konfigurationseinstellungen, wie z. B. eine CRC-16-Prüfsumme an beiden seriellen Datenausgängen und eine statische Register-Map-Konfiguration. Er enthält auch eine Register-Map-Sperre durch einen 8-Bit-Sicherheitsschlüssel, um die Verarbeitung unerwünschter Schreibbefehle zu verhindern. Der MCP3913 AFE kann mit einer Vielzahl von Spannungs- und Stromsensoren verbunden werden, darunter Shunts, Stromwandler, Rogowski-Spulen und Hall-Effekt-Sensoren. Produktmerkmale Sechs 24-Bit-Delta-Sigma-ADCs mit gleichzeitiger Abtastung 94.5 dB SINAD, -107 dBc Gesamtharmonische Verzerrung (THD) (bis zur 35. Harmonischen), 112 dBFS SFDR für jeden Kanal Ermöglicht 0,1 % typischen Wirkleistungsmessfehler über einen Dynamikbereich von 10.000:1 Erweiterte Sicherheitsfunktionen: - 16-Bit-CRC-Prüfsumme (Cyclic Redundancy Check) - 16-Bit-CRC-Prüfsumme und Interrupt-Warnung für die Registerkartenkonfiguration - Registerkartensperre mit 8-Bit-Sicherheitsschlüssel Programmierbare Datenrate bis zu 125 ksps Oversampling-Verhältnis bis zu 4096 Ultra-Low Power Shutdown Modus mit < 10 µA -122 dB Crosstalk zwischen den Kanälen Differenzielle Spannungsreferenz-Eingangsstifte
