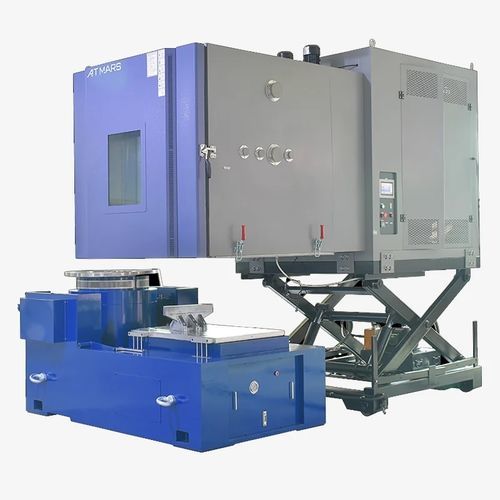

Thermostatische Prüfkammer AHV series

KlimaFeuchteTemperatur

Produktbeschreibung
Die AGREE AHV-Serie ist eine Temperatur-, Feuchte- und Vibrationsprüfkammer, die kontrollierte Umfeldbedingungen für Temperatur, Feuchte sowie elektrische/mechanische Vibrationsbeanspruchung bereitstellt. Sie ist ausgelegt für Luft- und Raumfahrt, Aviation, Erdöl, Chemie, Elektronik, Kommunikation sowie Forschungs- und Produktionseinrichtungen und ermöglicht zyklische oder statische Umwelttests sowie kombinierte Temperatur–Feuchte–Vibrations-Simulationen zur Validierung von Leistung und Zuverlässigkeit.

Anwendungsbereiche der AGREE-Kammer
Die AGREE-Kammer eignet sich für Batterieprüfungen, Luft- und Raumfahrtkomponenten, Automobilteile, elektronische Baugruppen, Prüfinstitute, Forschungseinrichtungen und Universitäten. Sie verkürzt Entwicklungszyklen durch Umweltqualifizierungen, Zuverlässigkeitsprüfungen und Reproduktion von Feldbedingungen.

Produkteigenschaften

• Erhältlich in mehreren Arbeitsraumgrößen; kompatibel mit elektrodynamischen und mechanischen Vibrationssystemen — konfigurierbar mit oder ohne Vibrationsplatte.
• Integriertes Design, das Shaker (Vibrationsplatte) und Klimakammer für Kompositprüfungen kombiniert.
• Doppeltes Kühlsystem (Zweikreissystem) für verbesserte Kühlleistung.
• Unterstützt kombinierte Umwelttests: Temperatur + Feuchte + Vibration in einer Anlage.
• Verschiedene mobile Lösungen zur Positionierung des Shakers oder der Kammer entsprechend den örtlichen Gegebenheiten.
• Abnehmbare Bodenplatte der Prüfkabine zur einfachen Verbindung mit verschiedenen elektromechanischen Vibrationsständen.

Technische Daten

• Serie / Modellvarianten: AHV-Serie (Modelle: AHV-225, AHV-408, AHV-800, AHV-1000, AHV-1210, AHV-1728, AHV-5832)
• Leistungsbedingung: Umgebung +20℃ oder Umlaufwasser +25℃, leerer Arbeitsraum (kein Prüfling)
• Temperaturbereich: -20 / -40 / -70℃ bis +150℃
• Temperaturschwankung: ±0,5℃
• Temperaturgleichmäßigkeit: ±2,0℃
• Temperaturabweichung: ±2,0℃
• Heizrate: durchschnittlich 3℃/min (z. B. -20℃→+100℃, -40℃→+100℃, -60℃→+100℃, ohne Last)
• Kühlrate: durchschnittlich 1℃/min (z. B. +20℃→-20℃, +20℃→-40℃, +20℃→-70℃, ohne Last)
• Feuchtebereich: 20%RH ~ 98%RH
• Feuchteschwankung: ±2,0%RH
• Feuchtegleichmäßigkeit: ±3,0%RH
• Feuchteabweichung: ±3,0%RH (>75%RH); ±5,0%RH (≤75%RH)
• Frequenzbereich (Vibration): 3 ~ 5000 Hz (einstellbar)
• Geräuschpegel: ≤75 dB(A) gemessen in 1,0 m Abstand im Betriebszustand
• Sinusförmige Schubkraft: 300 kg ~ 35 T (kundenspezifisch)
• Auslenkung, maximale Belastung und detaillierte Vibrationssystem-Parameter: siehe Details des Vibrationsprüfsystems
• Arbeitsraumvolumen (L): 225 / 408 / 800 / 1000 / 1210 / 1728 / 5832 (modellabhängig)
• Innenmaße (BxHxT mm) je Modell: AHV-225: 500 x 750 x 600; AHV-408: 600 x 850 x 800; AHV-800: 1000 x 1000 x 800; AHV-1000: 1000 x 1000 x 1000; AHV-1210: 1100 x 1000 x 1100; AHV-1728: 1200 x 1200 x 1200; AHV-5832: 1800 x 1800 x 1800
• Außenmaße (BxHxT mm) je Modell: AHV-225: 1050 x 1600 x 1950; AHV-408: 1160 x 2110 x 2500; AHV-800: 1200 x 2410 x 2900; AHV-1000: 1200 x 2400 x 3100; AHV-1210: 1300 x 2410 x 3200; AHV-1728: 1400 x 2410 x 3280; AHV-5832: 2000 x 2400 x 5340
• Innenmaterial: matte SUS #304 Edelstahlbleche
• Außenmaterial: pulverbeschichtete Kohlenstoffstahlbleche
• Isolierung: harte Polyurethanschaum- und Glaswollisolierung
• Kühlsystem: Copeland Vollhermetischer oder BITZER Halbhermetischer Kompressor; Kältemittel mit niedrigem ODP R404A / R23
• Kühlungsmethode: wassergekühlt oder luftgekühlt
• Regler: True-Color LED Touchscreen-Controller mit mehrsprachigen Optionen
• Hub-/Bewegungsmethode: Maschine kann automatisch heben und seitlich bewegen; Höhe anpassbar je nach Vibrationsniveau
• Normen: GB/T 2423.10-2019; GB/T 2423.11-1997; GB/T 2423.12-1997; GB/T 2423.13-1997; GB/T 2423.14-1997; GB/T 2423.35-2019; GB/T 2423.36-2005; GB/T 2423.48-2018; GB/T 2423.49-1997; GB/T 2424.22-1986; GB/T 2424.24-1995
• Sicherheitsmaßnahmen: Schutz vor Trocknbrennen der Heizung; Überstromschutz Schaltung Heizung; Schutz vor Trocknbrennen des Befeuchters; Überstromschutz Befeuchter; Niedrigwasser-Schutz Befeuchter; Kompressor Überhitzungs- und Überstromschutz; Hochspannungsschutz; Leistungsschalter, NH-Schutz; Überspannungs- und Phasenausfallschutz; Niedrigwasser-Warnung im Wassertank
• Standardzubehör: Ø50 mm Kabeldurchführungen x2; Rollen x4; Probenhalter aus Edelstahl x2; transparente elektrisch beheizbare Isolierglassichtscheibe; Beleuchtung
• Stromversorgung: AC 380V (±10%), (50±0,5)Hz, 3-Phasen 4-Leiter + Schutzleiter / andere Versorgung nach Angabe
• Maßgeschneiderte Optionen: auf Anfrage verfügbar
