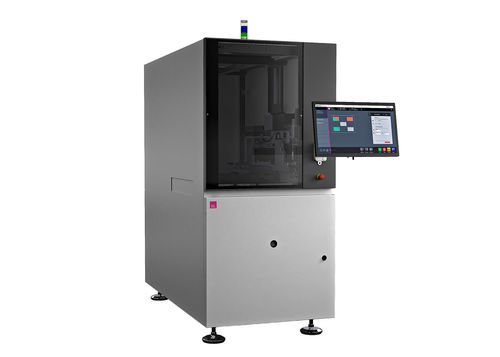

Faserlaser-Markiermaschine INSIGNUM 4000 GenS

CO2-LaserKeramikMetall

Von Standardlösung bis hin zu High-End-Applikation, die INSIGNUM Anlagen erfüllen sämtliche Anforderungen der Lasermarkierung von Leiterplatten. Ob CO₂- oder Faserlaser, für jede Anwendung lässt sich der passende Laser integrieren. Dank ihrer Vielseitigkeit können Materialien wie Lötstopplacke, Metalle, Kunststoffe und Keramiken präzise bearbeitet werden.

Die nächste Generation der Lasermarkierung.
Die INSIGNUM 4000 GenS kombiniert höchste Markierpräzision mit intelligenter Prozessoptimierung. KI-gestützte Funktionen unterstützen bei der Ermittlung von Laserparametern, reduzieren Rüstzeiten und sorgen für reproduzierbare Ergebnisse. Dank skalierbarer Softwarearchitektur und zukünftiger Erweiterungsmöglichkeiten ist die Anlage bereits heute für die Anforderungen von morgen gerüstet.

Technology
Leiterplattenformate bis 508 × 508 mm
Markierbereich 508 × 508 mm
Positioniergenauigkeit ± 100 µm @ 5 Sigma
Taktzeit ab 0,7 Sekunden pro Markierung
Modulgrößen bis 5 mil
CO₂-Laser
Simplex User Interface für intuitive Bedienung
KI-gestützte Ermittlung von Laserparametern
Hochauflösende Kameraverifikation für optimale Codequalität
Extended Automation
KI-gestützte OPTIMAP – bis zu 50% schnellere Bearbeitungszeit
Qualitätsprüfung der Markierung durch ein integriertes Kamerasystem
Automatische Fiducialerkennung
Travelling Salesman zur Minimierung von Verfahrwegen und Zykluszeiten
Data Intelligence
Nahtloser Datenaustausch über IPC-HERMES-9852, IPC-CFX und OPC UA
Entwickelt für SynapticaOS
Product Pool zur zentralen Verwaltung von Produkt- und Prozessdaten
Offline-Programmierung parallel zum laufenden Produktionsbetrieb
Sustainability
ASYS entwickelt modulare und skalierbare Maschinenlösungen, die Ressourcen schonen und langfristige Investitionssicherheit bieten. Die INSIGNUM 4000 GenS unterstützt dieses Konzept durch intelligente Prozessoptimierung, reduzierte Einrichtaufwände und einen geringeren Energie- und Medienverbrauch.

Bis zu 40 % geringerer Druckluftverbrauch
Sleep-Mode-Absaugung bei längerem Linienstopp
Zukunftssicheres, erweiterbares Maschinen- und Softwaredesign
