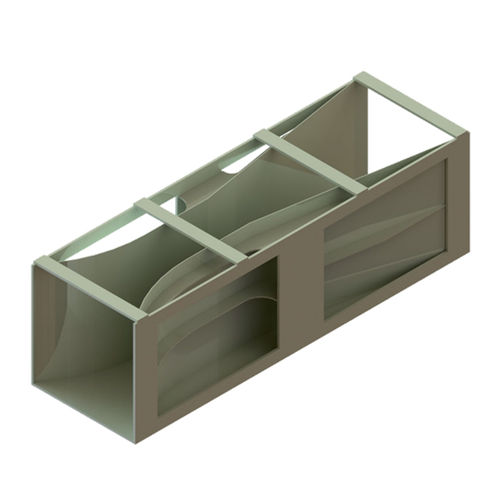

Venturi-Durchflussmesser AI.FCV

Volumenfür Flüssigkeitenhorizontal

Die Kanäle der AI.FCV-Serie sind vorgefertigte Elemente, die speziell für die Durchflussmessung in rechteckigen, offenen Kanälen entwickelt wurden. Sie bestehen vollständig aus Polypropylen (PP) und bieten eine ideale Kombination aus Stabilität und Chemikalienbeständigkeit. Dadurch eignen sie sich perfekt für kommunale und industrielle Wasseranwendungen.

Warum die AI.FCV-Serie?
Das Venturi-System ist bekannt für seine präzise Durchflussmessung bei minimalem permanentem Druckverlust. Die Polypropylen-Konstruktion gewährleistet eine glatte Oberfläche, die Ablagerungen verhindert und die Messgenauigkeit auch bei hohen Flüssigkeitsmengen dauerhaft sicherstellt.

Hauptmerkmale:
Inertes Material: Konstruktion aus 100 % Polypropylen (PP) für hervorragende Beständigkeit gegenüber Chemikalien und Korrosion.
Breiter Messbereich: Erhältlich in 8 Standardgrößen (FCV01 bis FCV08) für Durchflussmengen von 1 m³/h bis 2.250 m³/h.
Hydraulische Präzision: Optimiertes Profil für den kritischen Durchflussbereich, der für eine eindeutige Wasserstandsmessung erforderlich ist.
Einfache Installation: Konzipiert für die direkte Montage in rechteckige Kanäle. Größere Modelle (FCV06-08) sind mit speziellen Anschlüssen für maximale hydraulische Stabilität ausgestattet.
Variable Abmessungen: Längen von 480 mm bis 2.500 mm zur Anpassung an jede bestehende Infrastruktur.

Technische Daten (Tragfähigkeit und Abmessungen)
FCV01 / 1 m³/h – 50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h – 55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h – 150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h – 310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h – 500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h – 850 m³/h / 1500 x 600 x 720 mm mm
FCV07 / 50 m³/h – 1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h – 2250 m³/h / 2500 x 1000 x 1000 mm

Installationshinweise:
Für eine korrekte Wasserstandsmessung empfehlen wir, den Füllstandssensor (Ultraschall oder Radar) in einem Abstand von der vierfachen Nutbreite (b0) vom Beginn der Verengung zu positionieren und dabei einen 90°-Winkel zur Wasseroberfläche zu gewährleisten.

Sonderoptionen:
Neben dem Standard-Polypropylen sind auf Anfrage auch Sondermaterialien (Code X) oder Komplettsets mit Montagezubehör erhältlich.
