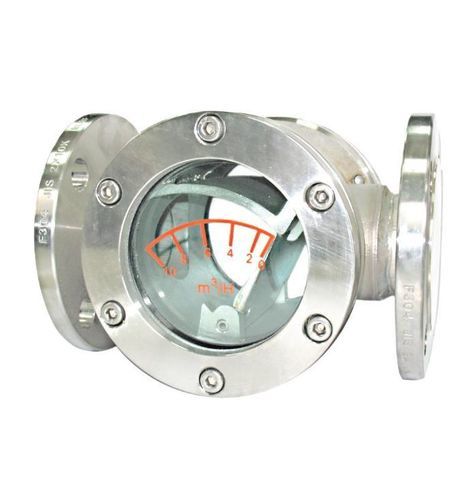

Überwachungs-Schauglas AI.FS

FlanschEdelstahlVorderseite aus Hartglas

Der Durchflussanzeiger der AI.FS-Serie ist ein robustes und zuverlässiges Gerät zur visuellen Überwachung des Flüssigkeitsdurchflusses in industriellen Anlagen. Dank seines federbelasteten Flügelsystems und der integrierten Glasskala ermöglicht er nicht nur die Überprüfung des Flüssigkeitsdurchflusses, sondern auch die einfache Abschätzung der momentanen Durchflussrate.

Hauptmerkmale
Bidirektionale Messung: Zeigt die Durchflussrate sowohl bei Durchflussrichtung von links nach rechts als auch von rechts nach links an und passt sich so verschiedenen Systemkonfigurationen an.
Doppeltes Sichtfenster: Beidseitig mit gehärtetem Glas ausgestattet für optimale Sichtbarkeit des Fluids.
Edelstahlkonstruktion: Gehäuse, Flügel und Feder sind standardmäßig vollständig aus Edelstahl SS316 gefertigt und gewährleisten so eine hohe Korrosionsbeständigkeit.
Vielseitige Installation: Kann horizontal oder vertikal (nach oben oder unten gerichteter Durchfluss) montiert werden.

Technische Daten
Materialien: Gehäuse und Innenteile aus Edelstahl SS316; Flansche aus Edelstahl 316 oder 304
Dichtungen: Erhältlich in Teflon oder Gore-Tex für optimale Wasserdichtigkeit
Anschlussgröße: 2"-Flansch
Flanschnormen: Kompatibel mit JIS 10K, ANSI 150#, PN10 und PN16
Maximaler Druck: 10 kg/cm² (bei 25 °C in Wasser)
Maximale Temperatur: Bis zu 80 °C
Durchflussbereich: Erhältlich in zwei Skalen: 2–10 m³/h oder 2–18 m³/h

Typische Anwendungen: Wasseraufbereitungsanlagen
Industrielle Sanitärsysteme
Durchflussüberwachung in chemischen und industriellen Prozessen
