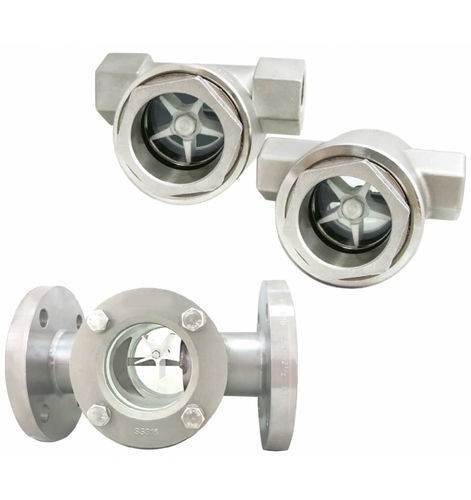

Überwachungs-Schauglas AI.FWEdelstahlVorderseite aus HartglasFlansch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Merkmal
- Überwachung, Edelstahl, Vorderseite aus Hartglas, Flansch, Gewinde
- DN
Max: 200 mm
(7,9 in)Min: 10 mm
(0,4 in)- Temperatur
Max: 200 °C
(392 °F)Min: 70 °C
(158 °F)- Druck
Max: 39 bar
(566 psi)Min: 9 bar
(131 psi)
Beschreibung
Die AI.FW-Serie ist die ideale Lösung für die sofortige visuelle Überwachung der Bewegung von Flüssigkeiten und Gasen in Rohrleitungen. Dank des internen Laufradsystems lassen sich selbst geringste Durchflussmengen erfassen und Richtung und Durchfluss des Prozesses einfach und effektiv überprüfen.
Vorteile
Dynamische Visualisierung: Das farbige Laufrad rotiert mit dem durchfließenden Medium und liefert so auch aus der Ferne ein klares visuelles Signal. Dadurch eignet es sich perfekt für transparente Gase und Flüssigkeiten.
Vielfältige Konfigurationen: Erhältlich mit einem oder zwei Sichtfenstern (für die Durchsicht) und mit Gewinde- oder Flanschanschlüssen zur Anpassung an jedes industrielle System.
Hohe Temperaturbeständigkeit: Dank der Wahl von Rotormaterialien wie glasfaserverstärktem PPS kann das Gerät sicher bis 200 °C betrieben werden.
Hochdruckversion: Das Modell FW-4 ist speziell für Hochdruckanwendungen ausgelegt und unterstützt Drücke bis zu 80 bar.
Technische Daten
Gehäusematerialien: Edelstahl SS304, SS316, SS316L, Duplex
Fenstermaterial: Hochtransparentes Sicherheitsglas
Maximaler Druck: Von 8,6 bar (FW-2) bis 80 bar (FW-4)
Anschlüsse: Gewinde NPT/PF (1/4" - 2") oder Flansch (bis 8")
Dichtungen: Teflon (Standard) oder Sigma 533
Temperaturgrenzen: 70 °C (ABS), 100 °C (PVDF), 200 °C (PPS+Glas)
Verfügbare Ausführungen
FW-1: Einzelfenster, kompakt und wirtschaftlich für Gewindeanschlüsse.
FW-2: Doppelfenster für vollständige Sicht von beiden Seiten.
FW-3: Flanschversion für große Durchmesser (bis DN200 / 8").
FW-4: Verstärkte Konstruktion für Hochdrucksysteme (80 kg/cm²).
Häufige Anwendungsbereiche
Weit verbreitet in Kühlsystemen, Chemieanlagen, Wasseraufbereitungsanlagen und Schmierleitungen, wo die visuelle Kontrolle der ordnungsgemäßen Flüssigkeitszirkulation unerlässlich ist.
Vorteile
Dynamische Visualisierung: Das farbige Laufrad rotiert mit dem durchfließenden Medium und liefert so auch aus der Ferne ein klares visuelles Signal. Dadurch eignet es sich perfekt für transparente Gase und Flüssigkeiten.
Vielfältige Konfigurationen: Erhältlich mit einem oder zwei Sichtfenstern (für die Durchsicht) und mit Gewinde- oder Flanschanschlüssen zur Anpassung an jedes industrielle System.
Hohe Temperaturbeständigkeit: Dank der Wahl von Rotormaterialien wie glasfaserverstärktem PPS kann das Gerät sicher bis 200 °C betrieben werden.
Hochdruckversion: Das Modell FW-4 ist speziell für Hochdruckanwendungen ausgelegt und unterstützt Drücke bis zu 80 bar.
Technische Daten
Gehäusematerialien: Edelstahl SS304, SS316, SS316L, Duplex
Fenstermaterial: Hochtransparentes Sicherheitsglas
Maximaler Druck: Von 8,6 bar (FW-2) bis 80 bar (FW-4)
Anschlüsse: Gewinde NPT/PF (1/4" - 2") oder Flansch (bis 8")
Dichtungen: Teflon (Standard) oder Sigma 533
Temperaturgrenzen: 70 °C (ABS), 100 °C (PVDF), 200 °C (PPS+Glas)
Verfügbare Ausführungen
FW-1: Einzelfenster, kompakt und wirtschaftlich für Gewindeanschlüsse.
FW-2: Doppelfenster für vollständige Sicht von beiden Seiten.
FW-3: Flanschversion für große Durchmesser (bis DN200 / 8").
FW-4: Verstärkte Konstruktion für Hochdrucksysteme (80 kg/cm²).
Häufige Anwendungsbereiche
Weit verbreitet in Kühlsystemen, Chemieanlagen, Wasseraufbereitungsanlagen und Schmierleitungen, wo die visuelle Kontrolle der ordnungsgemäßen Flüssigkeitszirkulation unerlässlich ist.
