Kamera-Inspektionssystem

kontaktlos3DKI

Overview
Surface & Shape Scan System ist eine berührungslose Echtzeit-Inspektionslösung für Bandmaterialien, die Oberflächenabbildung und 3D-Profilometrie kombiniert. Die Lösung kartiert Oberflächendefekte beider Seiten und misst die Ebenheit mittels laserbasierter Profilometrie, wodurch Kratzer, Flecken, Lackfehler, Wellen, Vertiefungen, ungleichmäßige Kanten und subtile Materialverformungen erkannt werden können.

Surface Scan
Der Surface Scan nutzt intensive Beleuchtung und empfindliche Zeilenkameras, um hochauflösende Bilder der Materialoberfläche von beiden Seiten aufzunehmen. Das System erkennt kleine Makel, Kratzer, Schmutz, Lackschäden und mechanische Beschädigungen und unterstützt die automatische Defektklassifikation durch neuronale Netze. Das System ist für die einfache Integration in Produktionslinien ausgelegt und bietet eine klare Benutzeroberfläche für Bedienung und Ergebnisanalyse.

Shape Scan
Der Shape Scan ist ein laserbasiertes System, das eine senkrechte Laserlinie projiziert, die von einer geneigten Kamera erfasst wird, um ein präzises Ebenheitsprofil zu erzeugen. Es erkennt Verwerfungen, ungleichmäßige Kanten und andere Formveränderungen in Echtzeit und eignet sich für die kontinuierliche Produktionsüberwachung. Das modulare Design ermöglicht die Anpassung an verschiedene Bandbreiten und die Hinzufügung weiterer Scan-Einheiten.

Two systems - one solution
Surface und Shape Scan können unabhängig voneinander oder als integriertes System mit gemeinsam genutzter Hardware und einheitlicher Steuerung betrieben werden, was Erweiterbarkeit und zentralisierten Zugriff auf Werkzeuge und Kundenanwendungen ermöglicht.

Hardware & AI evaluation
Die Lösung integriert industrielle Hardware und KI-Auswertungstools, einschließlich industrieller IPCs mit GPU-basierter Bildverarbeitung, robuste Kameragehäuse aus Aluminium für industrielle Umgebungen, kompakte 3D-Profilometer zur Profilmessung und das neuronale Netzwerk ArgutrackDNN zur automatisierten Bildauswertung und Defektklassifikation.

Detection & Analytics

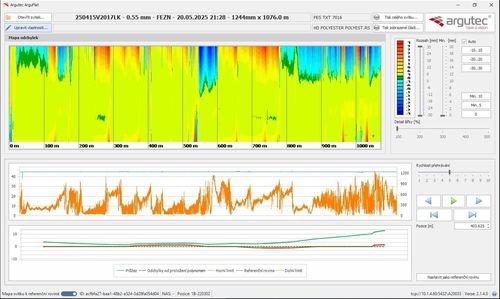

Das System stellt Defekterkennungsvisualisierungen und statistische Übersichten bereit (Anzahl der Abschnitte, OK vs. defekte Abschnitte) und unterstützt Echtzeitanalysen über Diagramme und Dashboards zur Überwachung der Produktionsqualität.

Downloads
Datasheets für das Surface & Shape Scan System sind in Englisch und Tschechisch verfügbar (Version v-1-2025).

Caractéristiques / spécifications techniques

• Inspection type: Real-time, contactless surface imaging and laser profilometry
• Surface detection: Line-scan cameras capturing both sides of material
• Shape analysis: Laser line projection with angled camera for flatness profiling
• AI evaluation: ArgutrackDNN neural network for automated defect classification
• Processing hardware: Industrial IPC with GPU for fast image processing
• Camera protection: Aluminum housings for industrial durability
• Profilometry: Compact 3D profilometers providing full 3D surface maps
• Integration: Modular design for different strip widths and production-line integration
• Outputs: Real-time defect detection, classification, counts and statistical charts
• Documentation: Datasheets (EN and CZ) version v-1-2025
