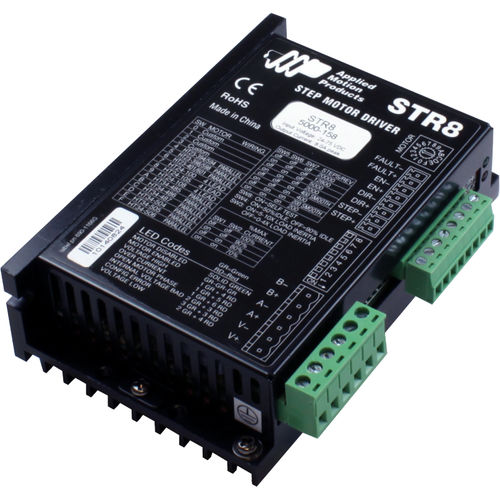

DC-Stromrichter / Schritt STR series
2-Phasenkompakt

DC-Stromrichter / Schritt
DC-Stromrichter / Schritt
DC-Stromrichter / Schritt
DC-Stromrichter / Schritt
DC-Stromrichter / Schritt
DC-Stromrichter / Schritt
DC-Stromrichter / Schritt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Schritt, 2-Phasen
Weitere Eigenschaften
kompakt
Intensität

Min: 0,3 A

Max: 8 A

Beschreibung

- Elektronische Dämpfung (Anti-Resonanz) - Mikroschritt- und Mikroschritt-Emulation - Eingebautes Selbsttest-Bewegungsprofil - Schritt- und Richtungseingänge - CW-Impuls/CCW-Impuls-Betrieb - Reduzierung des Leerlaufstroms - Wählbarer digitaler Eingangsfilter Der STR8 ist ein kompakter, leistungsstarker digitaler Schritt- und Richtungsantrieb, der sich hervorragend für OEM-Anwendungen eignet, die eine grundlegende Schritt- und Richtungssteuerung eines 2-Phasen-Schrittmotors erfordern. Der STR8 gibt bis zu 8 A/Phase an den Schrittmotor ab und ist mit einer Vielzahl von 2-Phasen-Schrittmotoren kompatibel, die so ausgewählt wurden, dass sie sowohl die Leistung des Antriebs als auch die des Motors optimieren. Der STR8-Antrieb verfügt über eine fortschrittliche Mikroschrittleistung und eine hochentwickelte Stromregelung mit Anti-Resonanz. Anti-Resonanz dämpft elektronisch Motor- und Systemresonanzen, was die Laufruhe und das Drehmoment des Motors über einen breiten Drehzahlbereich verbessert. Jeder STR8-Schrittmotorantrieb arbeitet entweder im Schritt- und Richtungsmodus oder im Impuls-/Impulssteuerungsmodus. Die Auswahl zwischen diesen beiden Modi erfolgt durch Umstecken eines Jumpers, der sich unter der Abdeckung des Antriebs befindet. Jeder STR8-Antrieb kann einen Mikroschritt von bis zu 20.000 Schritten/Umdrehung mit einem 1,8º-Schrittmotor (1/100-Schritt) ausführen und kann sogar einen Mikroschritt ausführen, wenn die Befehlsimpulse eine geringe Auflösung haben. Diese Funktion wird Mikroschritt-Emulation genannt. Alle Antriebseinstellungen werden über Dip-Schalter und einen Drehschalter an der Seite des Antriebs vorgenommen, einschließlich Motorauswahl, Betriebsstrom, Ruhestrom und Schrittauflösung.

---

VIDEO
