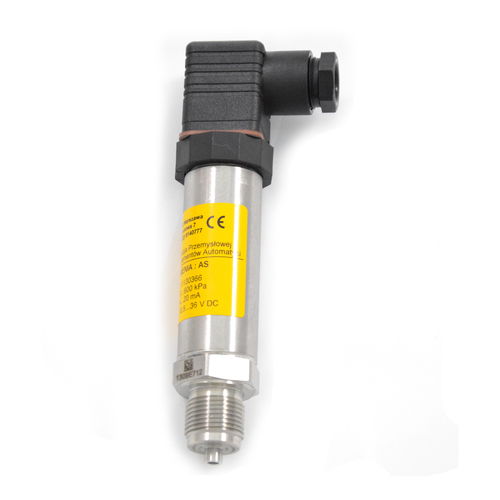

Relativdruckmessumformer AS

analog

Der Druckmessumformer AS eignet sich zur Messung des Drucks von Gasen, Dämpfen und Flüssigkeiten. Er kann in Wasserversorgungssystemen und in der Wärmetechnik eingesetzt werden. Aufbau Das aktive Messelement ist ein piezoresistenter Siliziumsensor, der durch eine Membran und eine speziell ausgewählte Messflüssigkeit vom Messmedium getrennt ist. Die Elektronik befindet sich in einem Gehäuse mit Schutzart IP65. Der elektrische Anschluss erfolgt über einen Stecker nach DIN EN 175301-803. Einbau Der Messumformer ist leicht und kann daher direkt an der Anlage montiert werden. Für Druckmessungen von Dampf oder anderen heißen Medien sollte ein Siphon oder eine Impulsleitung verwendet werden. Das dem Messumformer vorgeschaltete Nadelventil vereinfacht den Einbau und ermöglicht den Austausch des Messumformers.
