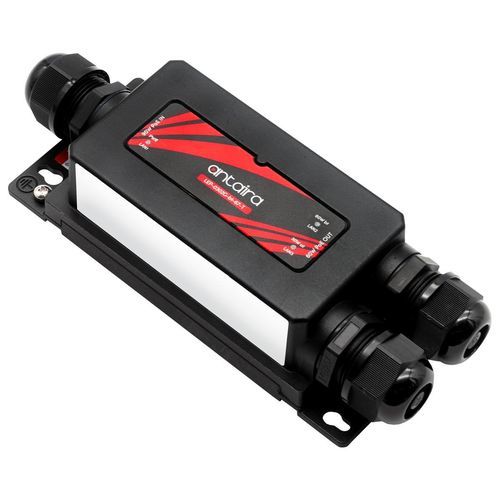

Ethernet-Extender LEP-0302G-bt-67-T

IndustrieIP67PoE

Einführung
Der LEP-0302G-bt-67-T von Antaira Technologies ist ein industrieller Ethernet-Extender mit IP67-Zertifizierung, der für vielseitige Power over Ethernet (PoE)-Anwendungen entwickelt wurde. Er verfügt über einen 1-Port IEEE 802.3bt 90W PoE-Eingang. Für den Ausgang kann er entweder einen einzelnen 60W Gigabit IEEE 802.3bt PSE-Port oder zwei IEEE 802.3af/at 30W-Ports bereitstellen. Dieser PoE-Extender ist in der Lage, die gesamte PoE-Distanz um zusätzliche 100 Meter zu erhöhen, für eine Gesamtreichweite von bis zu 200 Metern. Wenn er mit bis zu vier anderen Outdoor-PoE++-Extendern in Reihe geschaltet wird, kann die Gesamtdistanz auf bis zu 500 Meter bei reduziertem PoE-Budget erweitert werden.

Merkmale

• Wird von bt PoE betrieben
• Unterstützt 3*10/100/1000BASE-TX Gigabit RJ45 mit 2*PoE Out (2*PoE+ bei 30W / 15W oder 1*PoE++ bei 60W)
• IEEE 802.3af/at/bt PoE++ konform
• Bietet bis zu 30 Watt auf 2*PoE+ Ports Out
• Bietet bis zu 60 Watt auf 1*PoE++ Port Out
• Erweitert die PoE++-Distanz um 100m für insgesamt 200m
• Reihenschaltung von bis zu 4 Geräten bei reduziertem Gesamt-PoE-Leistungsbudget basierend auf Entfernung und Anzahl der verwendeten Geräte
• Wand- / Panel- / Regal-Montage
• Wasserfeste Kabelverschraubungen
• Empfohlen für die Verwendung mit UV-beständigem, wetterfestem Außen-Ethernet-Kabel für beste Leistung
• Betriebstemperatur: -40°C bis 75°C
• 5 Jahre Garantie

Lieferumfang

• LEP-0302G-bt-67-T
• Schnellanleitung
• LEP-0302G-bt-67-T
• 3 x Kabelverschraubungen
• Wandmontageset
• Schlüssel

Technische Spezifikationen

• Technologie
  IEEE-Standards
  • IEEE 802.3 10BASE-T Ethernet
  • IEEE 802.3u 100BASE-T Fast Ethernet
  • IEEE 802.3ab 1000BASE-T Gigabit Ethernet
  • IEEE 802.3x Flusskontrolle und Rückstau
  • IEEE 802.3af Power over Ethernet
  • IEEE 802.3at Power over Ethernet plus
  • IEEE 802.3bt Power over Ethernet plus plus
  Verarbeitungstyp: Store and Forward
  Protokoll: CSMA/CD
  Flusskontrolle: IEEE 802.3x Flusskontrolle, Rückstauflusskontrolle
• Leistung
  MAC-Tabellengröße: 2K
  Jumbo-Frame: 9,0 Kbytes
  Speicherpuffer: 1 Mbits
  Übertragungsrate:
  • 14.880 pps für Ethernet-Port
  • 148.800 pps für Fast Ethernet-Port
  • 1.488.000 pps für Gigabit Ethernet-Port
  Switching-Architektur: Back-Plane (Switching Fabric): 6 Gbps
• Ethernet-Schnittstelle
  Anzahl der Ethernet-Ports: 3 Ports
  10/100/1000 BASE-T(X): 3 Ports
  PoE-Port: 2 Ports (2*PoE+ bei 30W / 15W oder 1*PoE++ bei 60W)
  PoE-Pin-Zuweisung:
  • LAN1 : V-, V-, V+, V+, V+, V+, V-, V- für Pin 1, 2, 3, 4, 5, 6, 7, 8
  • LAN2 : V-, V-, V+, V+, V+, V+, V-, V- für Pin 1, 2, 3, 4, 5, 6, 7, 8
  • LAN3 : V-, V-, V+, V+ für 1, 2, 3, 6
• Andere Schnittstelle
  LED-Anzeige: PoE In, PoE Out
• Mechanische Eigenschaften
  Gehäuse: Metall, IP67-Schutz
  Montage: Wand- / Panel- / Regal-Montage
  Abmessungen (B × H × T):
  • 166,5 x 73,45 x 44,3 mm
  • 6,55 x 2,89 x 1,74 in
  Gewicht:
  • Einheit: 0,45 kg / 1,00 lb
  • Versand: 0,50 kg / 1,10 lb
• Stromanforderungen
  Eingangsspannung: (Betrieben durch bt PoE, Max 90W )
  Max. PoE-Leistungsbudget:
  • Maximale Gesamt-PSE
  • Leistungsausgang 60W
  Überstromschutz: Vorhanden
• Umweltgrenzen
  Betriebstemperatur: -40° bis 75° C (-40° bis 167° F)
  Lagerungstemperatur: -40°C ~ 85°C (-40°F ~ 185°F)
  Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend
• Regulatorische Zulassungen
  Zertifizierungen: FCC, CE
  EMI: CISPR 32, FCC Teil 15B Klasse A
  EMS: IEC 61000-4-2,4,5
  Stabilitätstests:
  • Freier Fall: IEC60068-2-32
  • Schock: IEC60068-2-27
  • Vibration: IEC60068-2-6
  Sicherheit: LVD (EN 62368-1)
  MTBF: 522.126 Std. bei 50°C
  Grün: RoHS-konform
  Garantie: 5 Jahre
  UL 62368-1 LVD (EN 62368-1): ✔
