Entlastungsventil

Produktübersicht

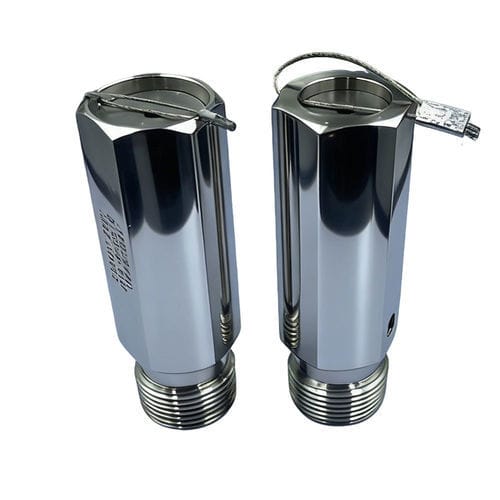

Das Druckentlastungsventil AJL mit weichdichtender Kugelstruktur bietet automatische Überdruckschutz- und kontrollierte Druckentlastungsfunktionen für Kugelventile, Schieber und Kopfstück-Ausrüstungen in Öl-, Gas- und Wasseraufbereitungsanlagen. Das Ventil öffnet sich, wenn der Systemdruck den eingestellten Wert überschreitet, und schützt so Anlagen und Personal. Gehäuse, Feder und Dichtung sind für Korrosions- und Hochtemperaturbeständigkeit ausgelegt.

Hauptmerkmale

• Materialien: Gehäuse aus 316SS oder 304SS (anpassbar); Feder INCONEL X-750; Dichtung PEEK.
• Hochdruckentlastung: Weichdichtende Kugelkonstruktion; Nenndarbetdruck ≤ 10.000 PSI (≈68,9 MPa).
• Sicherheitsdesign: Sicherheits-Leadwire zur Anbindung an Sicherheitssysteme; Entlastungsdruck auf dem Gehäuse gekennzeichnet für einfache Identifikation und Wartung.
• Anschlussoptionen: Standard-NPT-Anschlüsse; kundenspezifische Nicht-Standard-Lösungen möglich.

Anwendungsbereiche
Geeignet für Ölbohrplattformen, Wellhead-Bäume, Fernleitungs-Gaspipelines, Öl- und Gasverarbeitungsanlagen und industrielle Wasseraufbereitungssysteme als unterstützendes Sicherheitsentlastungsgerät für Hauptarmaturen und Wellhead-Ausrüstung.

Technische Spezifikationen

• Schnittstellengrößen: 1/4-18NPT, 3/8-18NPT, 1/2-14NPT, 3/4-14NPT, 1-11.5NPT
• Produkttyp: Druckentlastungsventil, weichdichtende Kugelstruktur
• Gehäusematerial: 316SS, 304SS (anpassbar)
• Betriebsmedium: Erdöl, Erdgas, Wasser
• Federwerkstoff: INCONEL X-750
• Dichtungsmaterial: PEEK
• Betriebsdruck: ≤ 10.000 PSI (≈68,9 MPa)
• Herkunft: Suzhou, China
• Marke: AJL

Marke & Herkunft
AJL. Hergestellt in Suzhou, China, mit industriellen Fertigungsverfahren und Qualitätsprüfungen, um die Sicherheitsanforderungen der Öl-, Gas- und Wasseraufbereitungsbranchen zu erfüllen.
