Entleerungsventil

DruckmanuellAblass

Produktübersicht

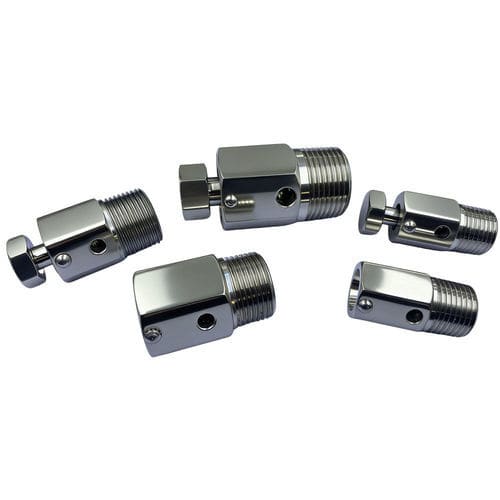

AJL Standard Cap / Innen-Sechskant Entleerungsventil (Hartdichtende Kugelbauart) entwickelt für Entleerung, Belüftung und Wartung von Kugelventilen, Schiebern und Bohrlochköpfen in Öl-, Gas- und industriellen Wasseraufbereitungsanlagen. Mit Entlüftungsöffnung und Sperrbolzen für kontrollierten Betrieb. Standard-NPT-Anschlüsse und kundenspezifische Ausführungen verfügbar.

Schnittstellenspezifikationen
Standardgewinde: 1/2-14NPT, 3/4-14NPT, 1-11.5NPT. Nichtstandardgrößen und Anschlüsse auf Anfrage.

Produkttyp
Standard-Sechskant-Entlüftungsventil; Entlüftungsventil mit Innen-Sechskant.

Anwendungsbereich
Entleerung, Druckentlastung und Abblasen an Kugelventilen, Schiebern, Bohrlochköpfen, Blowout-Preventern und Hauptleitungen in Öl-, Gas- und Industrie-Wassersystemen.

Gehäusematerial
316SS oder 304SS; nichtstandardmäßige Materialien oder Oberflächenbehandlungen nach Kundenwunsch.

Betriebsmedium
Rohöl, Erdgas, Wasser und kompatible Prozessflüssigkeiten.

Leistungsangaben

• Hydrostatischer Test (Wasser, hoher Druck): 35–135 MPa für 2 Minuten
• Luftdruckprüfung: 0,6–0,8 MPa für 2 Minuten

Produktaufbau
Hartdichtende Kugelstruktur mit präzisen Sitzen für stabile Dichtung auch bei hohen Drücken.

Kugelmaterial
YG6 Wolframkarbidlegierung für Verschleiß- und Korrosionsbeständigkeit unter anspruchsvollen Einsatzbedingungen.

Betriebsdruck
≤ 10.000 PSI (ca. 68,9 MPa).

Betriebstemperatur
-50°C bis 200°C, abhängig von Material- und Dichtungsausführung.

Produkteinführung
Das AJL Standard Cap / Innen-Sechskant Entleerungsventil ist für zuverlässige Entleerungs- und Belüftungsfunktionen in Öl-, Gas- und Wasseraufbereitungsumgebungen ausgelegt. Die Hartdichtungskugel und das Edelstahlgehäuse bieten lange Lebensdauer und auslaufsichere Leistung bei hohen Drücken. Standard-NPT-Optionen erleichtern die Montage; kundenspezifische Anschlüsse sind für projektbezogene Anforderungen erhältlich.

Hauptvorteile
Langlebige Materialien
Gehäuse aus 316SS/304SS und Kugel aus YG6-Wolframkarbid für Korrosions- und Verschleißbeständigkeit in rauen Einsatzumgebungen.

Hochdruckdichtung
Hartdichtendes Design bis zu 10.000 PSI, validiert durch Hydro- und Luftdrucktests zur Sicherstellung zuverlässiger Dichtung.

Praktische Konstruktion
Entlüftungsöffnung und Sperrbolzen ermöglichen sicheres, kontrolliertes Entleeren. Erhältlich als Standard Cap und Innen-Sechskant-Ausführung je nach Installations- und Betriebsanforderungen.

Flexible Anschlüsse
Standard-NPT-Größen mit Möglichkeiten zur kundenspezifischen Anpassung für verschiedene Rohrsysteme.

Anwendungen
Einsetzbar auf Bohrplattformen, Erdgasleitungen, Gasaufbereitungsanlagen, industriellen Wasseraufbereitungssystemen, Bohrlochköpfen, Blowout-Preventern und Hauptleitungsventilen, wo kontrolliertes Entleeren und Belüften erforderlich sind.

Marke & Herkunft
Marke AJL. Hergestellt in Suzhou, China, mit professioneller Bearbeitung und strenger Qualitätskontrolle.

Technische Daten

• Bauteilname: Entleerungsventil
• Modell: AJL Standard Cap / Innen-Sechskant Entleerungsventil
• Schnittstellenspezifikationen: 1/2-14NPT; 3/4-14NPT; 1-11.5NPT (kundenspezifisch möglich)
• Produkttyp: Standard-Sechskant-Entlüftungsventil; Innen-Sechskant-Entlüftungsventil
• Gehäusematerial: 316SS, 304SS (kundenspezifische Materialien möglich)
• Kugelmaterial: YG6 Wolframkarbidlegierung
• Betriebsmedium: Rohöl, Erdgas, Wasser
• Betriebsdruck: ≤ 10.000 PSI
• Betriebstemperatur: -50°C bis 200°C
• Leistungstests: Hydrostatik 35–135 MPa für 2 min; Luft 0,6–0,8 MPa für 2 min
• Produktstruktur: Hartdichtende Kugelventilstruktur
• Herkunft: Suzhou, China
• Marke: AJL
