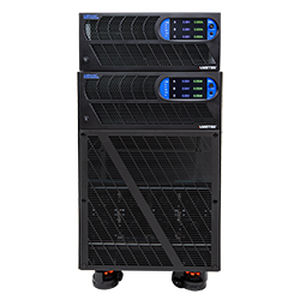

Tischnetzteil Asterion ASC

AC/ACeinphasigdreiphasig

Übersicht Die Asterion ASC-Serie von California Instruments bietet programmierbare AC-Netzgeräte in modularer, kompakter Ausführung für ein- und dreiphasige Ausgänge. Entwickelt für Hochleistungsprüfungen, liefert die Asterion ASC breite Spannungsbereiche, hohe Leistungsdichte und eine intuitive Touchscreen-Bedienung. Standardgarantie: fünf (5) Jahre.

Zusammenfassung
Modell: Asterion ASC
Spannung: 0 - 312 VAC
Strom: 0 - 60 Arms/Phase
Leistung: 4,500 VA - 36,000 VA
Übersicht: Hochleistungs-programmierbare AC-Quellen

iX2™ Stromverdopplungstechnologie Alle Asterion AC-Quellen nutzen AMETEKs iX2-Stromverstärkungstechnologie, die einen linearen Stromanstieg bis zu 2× des Vollspannungsstroms ermöglicht, wenn die Spannung vom Bereichsmaximum auf die Hälfte des Bereichs fällt. iX2 ermöglicht vollständige Leistungsabgabe über weite Spannungsbereiche und reduziert das Überdimensionieren bei Anforderungen an Niederspannungsströme.

Steuerung und Schnittstellen Bedienbar über das Front-Panel-Touchscreen oder den Encoder sowie steuerbar über Ethernet (LXI), USB und RS232 als Standard. Optionales GPIB verfügbar. Touchscreen-Funktionsgruppen umfassen Dashboard, Ausgangsprogrammierung, Messungen, Sequenzierung, Konfiguration, Schnittstellen, Anwendungen und Systemeinstellungen. Parameter können über Touchscreen oder Encoder eingegeben werden; eine dynamische Geschwindigkeitsänderungslogik sorgt für präzise Feineinstellung und schnelle Sweeps.

Anwendungen

• Kommerzielle und militärische Avioniktests
• AC-Leistungs-Simulation und Validierung
• Testsysteme für Fertigung und Prozesssteuerung
• Anwendungen zur Frequenz- und Spannungsumwandlung
• IEC-Normenprüfungen
• Integration in Automated Test Equipment (ATE)

Erweiterte Merkmale

• Hohe Leistungsdichte in 1U/2U/4U/14U Gehäusen bis 36 kVA
• Intuitives Touchpanel am Frontpanel
• iX2™ Stromverdopplungstechnologie
• Mehrsprachige Benutzeroberfläche
• Auto-Paralleling für höhere kombinierte Leistung
• Kombinierbare Einheiten für Mehrphasen-Konfigurationen
• Optionale Avionik-Test-Suites
• ATE-Versionen verfügbar (ohne Frontpanel)
• Grafische Virtual Panels für Fernsteuerung und Programmierung

Dokumentation und Firmware Umfassende Dokumentation verfügbar: Benutzerhandbücher, Addenda, SCPI-Programmierhandbuch, Datenblätter, Firmware und Treiber. Virtual Panels und GUI-Ressourcen unterstützen Fernbetrieb und Integration.

Technische Spezifikationen

• Modellbezeichnung: Asterion ASC
• Ausgangsspannungsbereich: 0 - 312 VAC
• Ausgangsstrom: 0 - 60 Arms pro Phase
• Nennscheinleistung: 4.500 VA bis 36.000 VA (verschiedene Gehäuse und Konfigurationen)
• Formfaktoren: Optionen 1U, 2U, 4U und 14U
• Stromverstärkung: iX2™ Stromverdopplungstechnologie
• Steuerschnittstellen: Front-Panel Touchscreen und Encoder; Ethernet (LXI), USB, RS232; optional GPIB
• Fernsteuerung: Virtual Panels (grafische GUI) für Fernbetrieb und ATE-Integration
• Parallele/Phasenkombination: Auto-Paralleling und Multi-Unit-Kombination für Mehrphasen-Systeme
• Spezialversionen: ATE (ohne Frontpanel) und optionale Avionik-Test-Suites
• Garantie: Standardgarantie 5 Jahre für Asterion AC-Produkte
