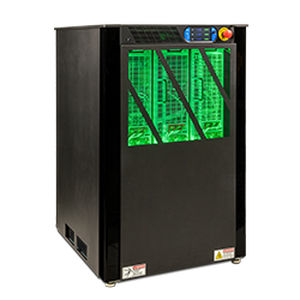

Simulator für Luftfahrtanwendungen Sequoia

für FlugzeugLadungFrequenz

Übersicht
Die California Instruments Sequoia Series ist ein leistungsstarker, präziser, programmierbarer regenerativer Netzsimulator, der SiC-Leistungsschalter‑Architektur mit vierquadrantiger bidirektionaler Funktion in einem bodenstehenden Chassis kombiniert. Er wurde entwickelt, um weltweite Netzbedingungen und Störungen für Tests von Wechselrichtern, USV, V2G‑Systemen, Wind‑ und Avionik‑Versorgungssystemen sowie Konformitätsprüfungen zu simulieren.

Produktübersicht (Tabelle)
Modell: Sequoia Series
Spannung: 0 - 333VAC
Strom: 0 - 3.000 A/Phase
Leistung: 15 kVA - 1,08 MVA
Übersicht: Präziser programmierbarer regenerativer Netzsimulator

Funktionen und Leistungsmerkmale

• Duale Spannungsbereiche zur Unterstützung von Überspannungsprüfungen an 480‑V‑Systemen
• Instrumenten‑Setups zum schnellen Wiederherstellen eines definierten Zustands
• 500 µS Zeitauflösung für Transienten
• Virtual Panels Steuerungssoftware inklusive
• Programmierung nichtlinearer Stromwellenformen im Lastmodus
• Phasenkoordination zwischen mehreren Einheiten (LKM/LKS)
• Analoge Steuerungen geeignet für PHIL‑ und Modulationstests
• Trigger In & Out zur Koordination mit externen Systemen
• Umfangreiche Onboard‑Diagnostik
• Digitale I/O einschließlich RS232, USB, Ethernet (GPIB optional)
• Intuitives 5" Farbdisplay
• Auto‑Paralleling für Multi‑Chassis‑Konfigurationen
• Separate Anschlussklemmen für einphasige und dreiphasige AC‑Ausgänge

Einfache Bedienung
Die Sequoia Series lässt sich vollständig über das menügesteuerte Farb‑Touch‑Display an der Front bedienen. USB‑ und LAN‑Fernsteuerungs‑Schnittstellen sowie Instrumententreiber sind für die Integration in automatisierte Prüfsysteme verfügbar. Der programmierbare Arbiträrsignalgenerator ermöglicht anwendungsspezifische Wellenformerzeugung, Zeit‑ und Frequenzbereichsmes­sungen sowie die Erfassung tatsächlicher Spannungs-/Strom‑Wellenformen.

Konfigurationen
Die Sequoia Series bietet fünf Single‑Chassis‑Konfigurationen: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA und 90 kVA. Multi‑Cabinet (Multi‑Chassis) Modelle sind für höhere Leistungsanforderungen verfügbar und unterstützen flexible Rekonfiguration (Reflex‑Funktionalität).

Wahl der Spannungsbereiche
Standard‑Doppelbereiche: 0–166 V und 0–333 V Phase‑zu‑Neutral als direkt gekoppelter Ausgang. Maximale dreiphasige Ausgangsfähigkeit: 287 VAC bzw. 576 VAC Linie‑zu‑Linie. Optionale transformatorgekoppelte Bereiche sind bis 715 V L‑N und 1.238 V L‑L verfügbar. Eine benutzerdefinierte XVC‑Option ist für kundenspezifische Anwendungen erhältlich.

Hoher Crest‑Faktor
Unterstützt Lasten mit hohem Crest‑Faktor zum Ansteuern schwieriger nichtlinearer Lasten. Beispiel: Das SQ30 hat einen Crest‑Faktor von 4,5 und kann bis zu 300 A wiederholten Spitzenstrom (166 V AC‑Bereich) pro Phase für dreiphasige Lasten liefern; für Spitzenstromwerte die modellabhängigen Spezifikationen konsultieren.

Fernsteuerung
Standardmäßig sind RS232C, USB und LAN Schnittstellen vorhanden; IEEE‑488 (GPIB) optional. Das Gerät verwendet das SCPI‑Befehlsprotokoll zur Programmierung.

Hardware‑in‑the‑Loop (PHIL)
Die External Drive (‑EXTD) Funktion ermöglicht die externe analoge Signalsteuerung der Quelle im AC‑Betrieb und wandelt die Quelle in einen breitbandigen Verstärker. Häufige PHIL‑Anwendungen sind Kraftwerksimulation, Hybridfahrzeuge und Erneuerbare‑Energie‑Simulation; kombinierte PHIL‑Lösungen können Gesamtverzögerungen von bis zu ~100 µS erreichen.

Regenerativer elektronischer AC/DC‑Lastmodus (optional)
Ein optionaler programmierbarer regenerativer elektronischer AC/DC‑Lastmodus bietet präzise gesteuerte nichtlineare Lastsimulation (einschließlich hohem Crest‑Faktor und variabler Leistungsfaktoren) und kann Energie zurück ins Versorgungsnetz einspeisen. Unterstützte Modi: Konstantleistung, Konstantstrom und RLC.

Prüfanwendungen

• Prüfung von Leistungsaufbereitungsgeräten
• Tests netzinteraktiver grüner Energie & dezentraler Energieerzeugung
• Tests von Avionik‑ und Schiffs‑Elektronik
• Regulatorische Konformitätstests
• Tests von Ladegeräten für Elektrofahrzeuge (EVSE, V2G)
• Fertigungslinientester
• Fortgeschrittene Simulation und Tests für erneuerbare Energien
• IEEE 1547 Tests
• Motortests

Technische Daten

• Modellbezeichnung: Sequoia Series
• Spannung (standard L‑N): 0 – 166 V und 0 – 333 V (Doppelbereich)
• Maximale dreiphasige Ausgänge (standard): 287 VAC und 576 VAC Linie‑zu‑Linie
• Optionale transformatorgekoppelte Bereiche: bis 715 V L‑N und 1.238 V L‑L
• Strom: 0 – 3.000 A pro Phase (modellabhängig)
• Leistungsbereich: 15 kVA – 1,08 MVA
• Single‑Chassis Konfigurationen: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA, 90 kVA; Multi‑Cabinet Konfigurationen verfügbar
• Transientenzeitauflösung: 500 µS (Transienten)
• Crest‑Faktor Unterstützung: z. B. SQ30 bewertet mit Crest‑Faktor 4,5 (modellabhängige Spitzenströme)
• Frontpanel: 5" Farb‑Touch‑Display
• Kommunikation: RS232C, USB, LAN; IEEE‑488 (GPIB) optional; SCPI Befehlsprotokoll
• Optionen: External Drive (‑EXTD) für PHIL, regenerativer elektronischer AC/DC‑Lastmodus (Konst. Leistung/Konst. Strom/RLC), XVC benutzerdefinierte Spannungsoption
• Diagnostik: umfangreiche Onboard‑Diagnostik; Instrumenten‑Setups für schnelle Zustandswiederherstellung
• Bedienelemente: Virtual Panels GUI inklusive; leistungsfähige analoge Controls für PHIL/Modulationstests; Trigger In/Out für externe Koordination
• Hardware‑Merkmale: Auto‑Paralleling für Multi‑Chassis, separate Anschlussklemmen für ein‑ und dreiphasige Ausgänge
