Programmierbare integrierte Schaltung GC-IP1000

Wandleranalog3-Kanal

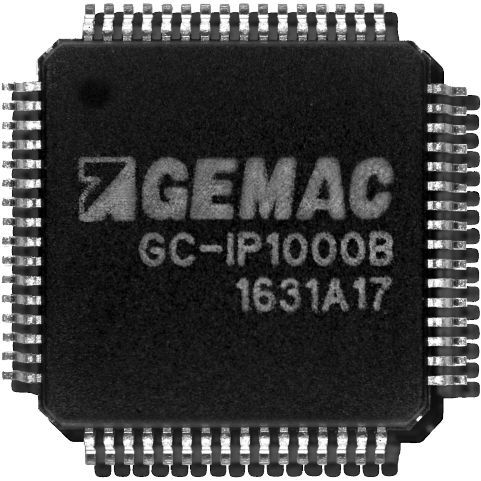

Der Interpolationsschaltkreis GC-IP1000B ist zum Anschluss an inkrementale Weg- und Winkelmesssysteme mit sinusförmigen, um 90° phasenverschobenen Ausgangssignalen vorgesehen. Die extrem hohe Auflösung wird mit einer Interpolationsrate bis zu 1000-fach erreicht. Der Zählwert wird über die serielle Schnittstelle bereitgestellt. Parallel dazu können die Ausgangsdaten als Rechteckimpulse für die externe Prozessverarbeitung ausgegeben werden. Der GC-IP1000B kann an einer großen Reihe von Gebersystemen, die nach unterschiedlichsten Messprinzipien arbeiten, betrieben werden. Verschiedene Schnittstellen und flexible Konfigurationsarten ermöglichen den Einsatz sowohl in Single-ChipInterpolationssystemen, in µC-basierenden Messgeräten als auch in Mehrkanalsystemen. Eine patentierte Gain- und Offsetregelung sowie eine programmierbare Phasenkorrektur gewährleisten eine hohe Messgenauigkeit unter Industriebedingungen. Durch den integrierten Messwerttrigger ist der GC-IP1000B für den Einsatz in Echtzeitapplikationen geeignet. • Analogeingang 3 differentielle Kanäle (Sinus, Cosinus, Referenz) Spannungseingang 1Vpp (differentiell) 4 Eingangsspannungsbereiche 100mVpp, 120mVpp, 145mVpp, 1Vpp (differentiell) Single-ended Eingang für 2Vpp maximale Eingangsfrequenz 110kHz • AD-Wandler : Interner Wandler max. 340kS/s • Signalkorrektur : Patentierte Gain- und Offsetregelung, Phasenkorrektur statisch über internes Digitalpotentiometer • Interpolationsraten : 1000 / 800 / 500 / 400 / 250 / 200 / 125 /100 • Ausgangssignale : 28-Bit Zählwert 90° versetzte Rechteckfolgen bzw. Up-Down Zählfolgen Fehlersignal
