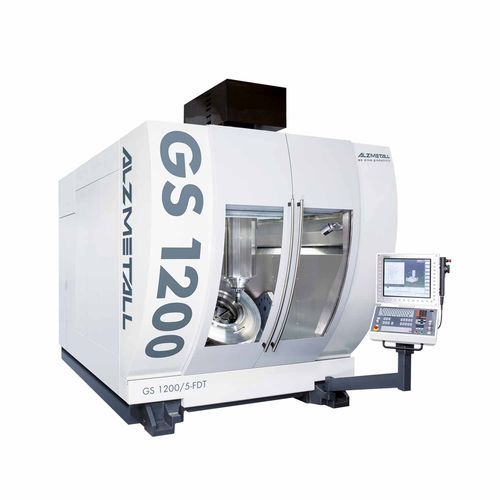

5-Achs-Bearbeitungszentrum GS 1200/5-FDTvertikal
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- X-Hub
1.000 mm
(39 in)- Y-Hub
1.200 mm
(47 in)- Z-Hub
800 mm
(31 in)- Rotationsgeschwindigkeit
Max: 24.000 rpm
(150.796 rad.min-1)Min: 12.000 rpm
(75.398 rad.min-1)- Leistung
Max: 60 kW
(81,58 hp)Min: 29,4 kW
(39,97 hp)
Beschreibung
Arbeitsbereich
Verfahrweg X/Y/Z-Achse 1000 / 1200 / 800 mm
Abstand Spindel Drehtisch min/max. 167 / 967 mm
NC-Schwenk-Drehtisch
Antrieb in der Schwenk- und Drehachse direkt (mit Torquemotoren)
Schwenkbereich A-Achse +140°, -140°
Schwenkdrehzahl A-Achse max. 30 min-1
Drehbereich C-Achse 360° endlos
Drehzahl C-Achse max. 560 min-1
Antriebsmoment gekühlt 100% ED S1 Max. 2400 Nm [3400 Nm]
Drehtisch C-Achse ø 800 mm, [ø 900], [ø1000]
T-Nuten nach DIN 650, 8 Stück 4 x 18 H12 und 4 x 18 H7
Anordnung radial [parallel] 8 x 45°
Mittenzentrierung im Drehtisch ø 50 H7 * 8 mm Tiefe
Tischbelastung max. 2500 kg
Drehkreis um C auf Mitte A-Achse 1.220 mm
Schwenkkreis um A auf Mitte X-Achse 1.240 mm
Drehtisch unter Mitte A-Achse 100 mm
