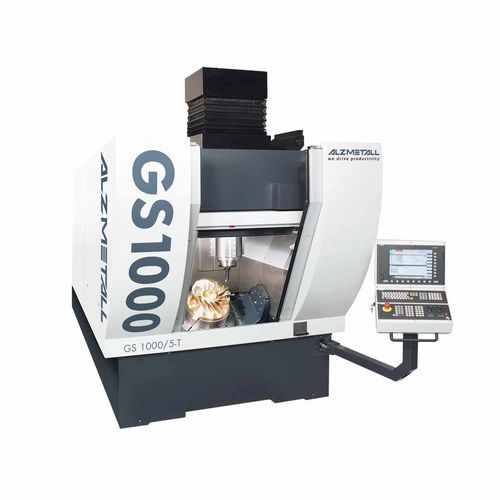

Arbeitsbereich
Verfahrweg X/Y/Z-Achse 800 / 800 / 600 mm
Abstand Spindel Drehtisch min/max. 223,5 / 823,5 mm
NC-Schwenk-Drehtisch
Antrieb in der Schwenk- und Drehachse direkt (mit Torquemotor)
Schwenkbereich A-Achse + 140°, - 140°
Schwenkdrehzahl A-Achse max. 25 min-1
Drehbereich C-Achse 360° endlos
Drehzahl C-Achse max. 37 min-1
Drehtisch C-Achse ø 630 [ø 800] mm
T-Nuten nach DIN 650, 8 Stück 4 x 14 H12 und 4 x 14 H7
Anordnung radial 8 x 45°
Mittenzentrierung im Drehtisch ø 50 H7 mm
Tischbelastung max. 1000 [1500] kg
Schwenkkreis auf Mitte A-Achse ø 1070 mm
Schwenkkreis in Mitte X-Achse ø 930 mm
Drehtisch unter Mitte A-Achse 100 mm
