Volumetrischer Durchflussmesser AD11

Volumenfür Luftfür Druckluft

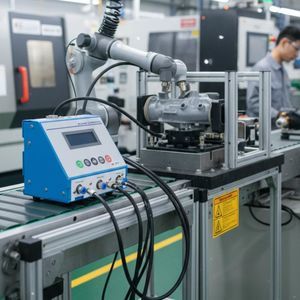

Der AD11 von Air Leak Control ist für die Inline-Integration in Hochgeschwindigkeits-Produktionsumgebungen konzipiert und bietet schnelle, genaue und reproduzierbare Qualitätsprüfungen.

Hauptmerkmale

• Differenzdrucksensoren mit sehr hoher Auflösung für stabile Messwerte und Minimierung thermischer und pneumatischer Störeinflüsse.
• Extrem kurze Zykluszeiten, damit die Qualitätskontrolle nicht zum Engpass wird.
• Fortschrittliche Testalgorithmen für hohe Reproduzierbarkeit und flexible Einsatzmöglichkeiten.
• Kompaktes Format zur einfachen Montage auf Prüfständen und industriellen Integrationen.
• Konnektivität und Steuerung inklusive: integrierte Relaiskarte für SPS-Schnittstellen, RS232-Verbindung für Kommunikation und Rückverfolgbarkeit, 24‑V-Ausgang und konfigurierbarer pneumatischer Ausgang für Ventil- und Zubehörsteuerung.
• Modulares Design für Langlebigkeit und einfache Wartung.

Wartung und Zubehör

• Empfohlene Wartung: jährliche Prüfung und Wartung pneumatischer Komponenten.
• Jährliche Kalibrierung erforderlich für zertifizierte Genauigkeit.
• Optionale Zubehörteile: Fernbedienung (2‑Tasten, 4‑Tasten oder Multifunktion), Innen-/Außenanschlüsse, Referenzleck, externes Display, Abzug/Trigger.

Branchen (Beispielanwendungen)

• Kunststoffe & Polymere: Kunststoffverpackungen, Flaschen, Leitungen und Verschlüsse.
• Haushaltsgeräte & HLK: thermische Geräte (Kessel, Bügeleisen, Kaffeemaschinen, Gasherde), Waschmaschinen.
• Automotive & Transport: Kraftstofffilter, Wasserpumpen, Radventile, Abgaskomponenten, Einspritzdüsen und Fluidverbindungen.
• Metalle (Messing): Pneumatische und hydraulische Bauteile (Sicherheitsventile, Absperrventile).
• Medizin & Pharma: kritische Geräte (Augentropfenfläschchen, medizinische Filter, Spritzen, Kunststoffhähne, Mikropipetten).
• Verpackung & Abfüllung: dichte oder unter Druck stehende Behälter (Tintenpatronen, Aerosole, Flaschen, Kunststoffbeutel).

Technische Daten / Spezifikationen

• Anzeige: 4-zeiliges LCD, 20 Zeichen pro Zeile.
• Zyklusanzeige: blaue LED (Zyklus läuft).
• Ergebnisanzeige: bicolor-LEDs (Rot: Ausschuss, Grün: OK).
• Speicher: Bis zu 64 speicherbare Testprogramme.
• Druckbereiche, Auflösungen und Unsicherheiten:
  • Vakuum: Auflösung 0,001 mbar, Unsicherheit ±1% + 1 Digit.
  • 0–500 mbar: Auflösung 1 mbar, gleiche Unsicherheit.
  • 0–2 bar: Auflösung 0,01 bar, gleiche Unsicherheit.
  • 0–5 bar: Auflösung 0,01 bar, gleiche Unsicherheit.
• Durchflussbereiche, Auflösungen und Unsicherheiten:
  • 10 l/h: Auflösung 0,01 l/h, Unsicherheit ±2,5% + 1 Digit.
  • 500 l/h: Auflösung 0,1 l/h, gleiche Unsicherheit.
  • 2000 l/h: Auflösung 1 l/h, gleiche Unsicherheit.
  • 5000 l/h: Auflösung 1 l/h, gleiche Unsicherheit.
• Betriebstemperatur: +5 bis +60 °C.
• Lagerungstemperatur: -15 bis +75 °C.
• Feuchtigkeit: max. 20% (ohne Kondensation).
• Stromversorgung: +24 VDC (mind. 1,5 A).
• Lieferumfang: Netzadapter enthalten.
• Abmessungen (H x B x T): 120 x 300 x 200 mm.
• Gewicht: ca. 7 kg.
