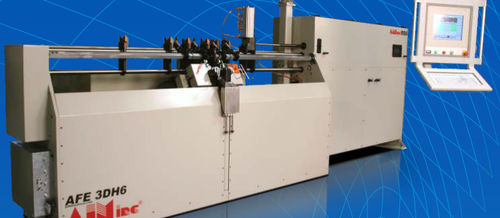

Elektrische Biegemaschine AFE-xDHx

für Draht

Die AFE-xDHx-Reihe wurde mit Blick auf die alte Vier-Schlitten-Technologie entwickelt, jedoch ohne die zeitaufwendigen, komplizierten Einstellungen, teuren Werkzeuge und die Notwendigkeit eines erfahrenen Bedieners. Das DH in der Modellnummer steht für "Double Head", was bedeutet, dass die Maschine über zwei einzelne Biegeköpfe verfügt. Jeder Biegekopf positioniert sich entlang eines geraden Drahtes und biegt ihn entsprechend den vorprogrammierten Daten. Der Benutzer legt einen geraden, vorgeschnittenen Draht manuell in die Biegemaschine ein, oder ein Drahtvorschubmodul (Option) führt den Draht automatisch durch eine Richtmaschine und schneidet den Draht auf die vom Benutzer vordefinierte Länge. Ein Trichtermechanismus kann gerade und geschnittene Drahtstücke direkt zu den beiden Biegemaschinen bringen. Ein automatischer Greifer (3D-Option) kann den geraden Draht während eines Biegevorgangs drehen und halten. Nachdem das Teil fertig ist, kann es zu einem Teilehalter oder einem optionalen Roboterarm für Pick & Place" ausgeworfen werden. Die AFE-xDHx-Maschine verfügt über vier (4) unabhängige Koordinatensysteme. 1) Das Koordinatensystem der Zuführung / des Trichters 2) Die Koordinaten der linken Biegevorrichtung und des Schlittens 3) Die Koordinate der rechten Biegemaschine und des Schlittens 4) Die Koordinate der Rotationsklemme (bei den 3-dimensionalen Modellen) Da alle Koordinatensysteme unabhängig voneinander arbeiten, können sie alle gleichzeitig arbeiten, synchronisiert durch die Koordinate der Drehklemme. Selbst bei der komplizierten DH-Konfiguration generiert die AIM SmartEditor® Software automatisch die von der Maschinensteuerung benötigten Algorithmen. Die AIM DH Maschine verfügt über eingebaute Algorithmen, die die komplexen Bewegungsalgorithmen erstellen! Der AIM-Benutzer gibt einfach die Längen und Winkel ein, aus denen das gewünschte Teil besteht, und SmartEditor® erledigt den Rest.
