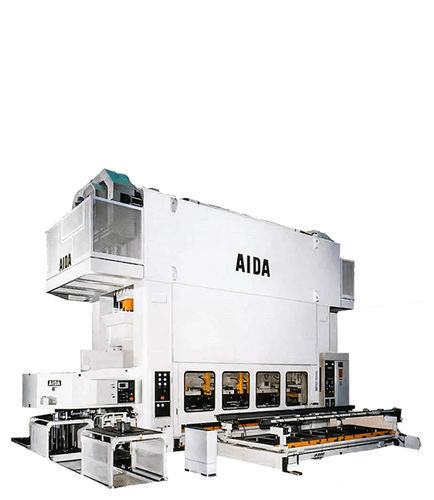

Prägestation TME-S2 Series

Übersicht
Die TME-S2-Pressen zeichnen sich durch großen Abstand der Aufhängungspunkte für verbesserte Tragfähigkeit bei exzentrischer Belastung, minimale Gesamtspielräume zur Reduzierung von Durchschlägen, 8-Punkt-Quadratführungen zur Begrenzung lateraler und longitudinaler Bewegung sowie einen mittels Zugstangen gespannten Rahmen für erhöhte Steifigkeit und Präzision aus. Rahmenbau und Fertigungsprozesse wurden für das Umformen hochfester Werkstoffe optimiert.

Fertigung und Fähigkeiten
AIDA stellt Präzisionsteile intern her, um minimale Spielräume in kritischen Bereichen zu gewährleisten. Das 8-Flächen-Führungsdesign und der Greifpunkt sorgen für hochpräzise Umformung und lange Standzeiten der Werkzeuge. Die TME-S2-Serie ist für das Umformen von automobilen Strukturblechen und Getriebeteilen bei Serienproduktion ausgelegt.

Hauptmerkmale

• Stanzsystem für hohe Produktionsvielfalt und stabile Abläufe
• Überlastschutz mit fortschrittlichem Metalldichtungsdesign für schnelle Reaktion und Schutz von Werkzeugen
• Minimale Gesamtspielräume zur Verringerung von Durchschlägen
• Einfache Stellmöglichkeiten zur Erhaltung der Parallelität und Widerstand gegen exzentrische Belastung
• Großer Abstand der Anschluss-/Aufhängungspunkte zur Erhöhung der Tragfähigkeit bei exzentrischer Belastung

Hauptspezifikationen (Tabelle)
Model | TME-S2-4000 | TME-S2-6300 | TME-S2-8000 | TME-S2-10000
Capacity (kN) : 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) : 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) : 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) : 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) : 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) : 1700 | 2200 | 2200 | 2360
Shut height (mm) : 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) : 250 | 300 | 300 | 300
Press speed in full revolution (single reduction) (mm-1) : 20÷60 | 20÷50 | 20÷50 | –
Press speed in full revolution (double reduction) (mm-1) : 10÷35 | 10÷30 | 12÷30 | 15÷30

Technische Spezifikationen

• Serie: TME-S2 Series
• Pressenkapazitäten: 4000 kN bis 10000 kN
• Transferart: 2-Punkt-exzentrische Transferpressen mit frontalen Exzentergetrieben
• Gleitführungen: 8-Punkt-Quadratführungen / 8-Flächen-Führungsdesign für laterale und longitudinale Stabilität
• Rahmen: mit Zugstangen gespannter Rahmen für erhöhte Steifigkeit und Präzision
• Geeignet für: Umformen hochfester Werkstoffe, z. B. automobile Strukturbleche und Getriebeteile
• Überlastschutz: fortschrittliches Metalldichtungsdesign für schnellen Schutz von Werkzeug und Presse
• Modellabhängige Optionen: Hub, Abmessungen von Gleitfläche/Platine, Seitenöffnung, Schließhöhe, Gleitverstellung und Geschwindigkeitsbereiche (siehe Tabelle)
