Mechanische Presse TME-L4 Series

FormUmformfür Blech

Beschreibung

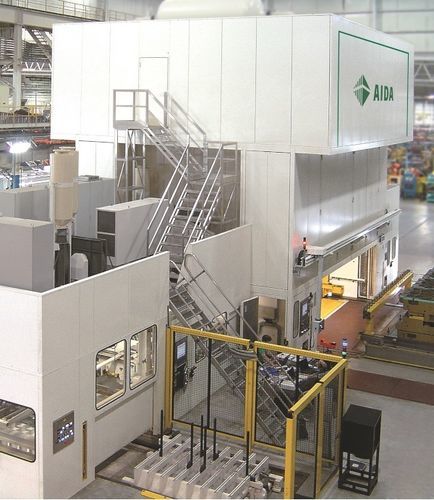

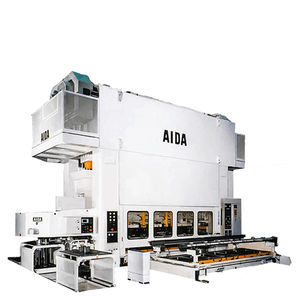

Die TME-L4-Serie umfasst hochpräzise, hochsteife 4-Punkt-Transferpressen mit geraden Seiten, ausgelegt für Transferwerkzeuge und mehrstufige Umformprozesse. Der sehr steife Zugankerrahmen in Verbindung mit Lagern mit minimalen Spaltmaßen reduziert Durchbrüche, senkt den Geräuschpegel, erhält die Langzeitpräzision und verlängert die Werkzeugstandzeit. Die Positionen der Stößelaufhängung liegen dicht an den Zuganker-Mittelpunkten, wodurch links/rechts weit auseinanderliegende Aufhängungspunkte und hohe außermittige Belastungsfähigkeit ermöglicht werden. Eingebaute dynamische Ausgleichsvorrichtungen reduzieren Vibrationen und sorgen für stabile Hochgeschwindigkeitsproduktion.

Merkmale

• Geschmiedete Exzenterwellen an einem Zugankerrahmen mit sehr geringer Durchbiegung, mit dynamischer Auswuchtung von Stößel und Oberwerkzeug
• Eingebaute dynamische Ausgleichszylinder zur Reduzierung von Schwingungen und zur Unterstützung stabiler Hochgeschwindigkeitsläufe
• Großer Abstand zwischen den Aufhängungspunkten zur effektiven Widerstandsfähigkeit gegen außermittige Belastungen
• Hochsteifer Rahmen geeignet für Transferstanzen von dicken Blechen
• Symmetrische Konstruktion vorne/hinten und links/rechts für hohe dynamische Genauigkeit

Technische Daten — Tabellenübersicht
Model | TME-L4-10000 | TME-L4-12500 | TME-L4-16000 | TME-L4-20000 | TME-L4-25000
Capacity (kN) | 10000 | 12500 | 16000 | 20000 | 250000
Slide and bolster lenght (mm) | 4400 – (5500) | 5000 – 5500 – 6100 | 5000 – 5500 – 6100 – (7200) | 6100 – (7200) | 6100 – (7200)
Slide and bolster width (mm) | 2000 – (2500) | 2500 | 2500 | 2500 | 2500
Press speed (min-1) | 8÷30 | 8÷30 | 10÷30 | 10÷30 | 10÷30
Side window opening (mm) | 2700 – (3350) | 3350 | 3350 – (3500) | 3350 – (3500) | 3350 – (3500)
Shut height (mm) | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300
Slide adjustment (mm) | 300 – 350 | 300 – 350 | 300 – 350 | 300 – 350 | 300 – 350

Caractéristiques / spécifications techniques

• Serienname: TME-L4 Series
• Marke: AIDA
• Pressentyp: 4-Punkt Transferpressen, gerade Seiten, Link-Motion
• Einsatzbereiche: Transferwerkzeuge, mehrstufige Umformprozesse, Transferstanzen dicker Bleche
• Kernkonstruktionen: Zugankerrahmen mit minimalen Lager-Spaltmaßen; geschmiedete Exzenterwellen; eingebaute dynamische Ausgleichseinrichtungen; großer Abstand der Aufhängungspunkte; symmetrischer Rahmen für hohe dynamische Genauigkeit
• Typische Pressgeschwindigkeit: 8÷30 oder 10÷30 min-1 je nach Modell
• Schließhöhen: 800 / 900 / 1300 mm
• Hubverstellung: 300–350 mm
• Siehe Tabellenübersicht für modellbezogene Abmessungen und Kapazitäten
