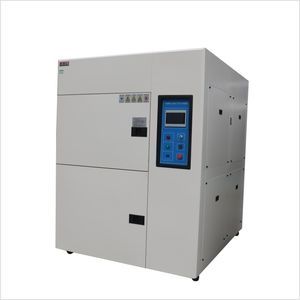

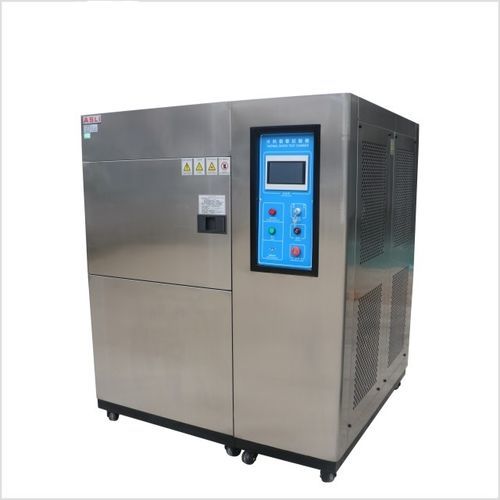

Thermostatische Prüfkammer TS series

TemperaturStabilitätAlterung

Übersicht
Die programmierbare Thermoschockkammer der TS‑Serie ist für die Bewertung der Beständigkeit von Materialien und Verbundwerkstoffen gegenüber thermischer Ausdehnung/Schrumpfung unter kontinuierlichen oder sofortigen hohen und niedrigen Temperaturen ausgelegt. Sie ermöglicht Dauer- und Lagerlebensdauertests durch kontrollierte Hoch-/Nieder-Temperatur-Zyklen.

Produktfamilie
TS‑Serie — TS-80 / TS-150 / TS-252. Modelle für statische Temperaturdauer- und Lagerlebensdauertests mit drei wählbaren Niedertemperaturstufen (Typ A, B, C). Optionen: +200 °C Hochtemperatur und unterschiedliche Kompressorsysteme.

TS‑Serie — Vergleich der drei Modelle
Innenmaß B×H×T (mm): TS-80 500×400×400 | TS-150 600×500×500 | TS-252 700×600×600
Außenmaß B×H×T (mm): TS-80 1550×1950×1550 | TS-150 1600×2000×1700 | TS-252 1700×2100×1750
Temperaturbereich (Prüfzone): Typ A −40 °C ~ +150 °C (200 °C optional); Typ B −55 °C ~ +150 °C (200 °C optional); Typ C −65 °C ~ +150 °C (200 °C optional)
Hoher Temperaturbereich: +60 °C ~ +150 °C (200 °C optional)
Niedriger Temperaturbereich: −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Anstiegsrate (gradual): ca. 1–3 °C/min (für statische Dauerprüfungen, nicht für schnellen Schock konzipiert)
Regelgenauigkeit / Gleichmäßigkeit: ±0,5 °C / ±2 °C
Innen-/Außenmaterial: Innengehäuse SUS 304 Edelstahl; Außengehäuse Edelstahl oder kaltgewalzter Stahl mit Lackbeschichtung
Isolierung: Hochtemperaturbeständiger, hochdichter Schaum
Kühlung: Semi-hermetischer Zweistufenverdichter (wassergekühlt) oder hermetischer Zweistufenverdichter (luftgekühlt)
Netzanschluss: AC 220 V einphasig oder AC 380 V dreiphasig je nach Ausführung
Gewicht ca.: TS-80 450 kg; TS-150 650 kg; TS-252 850 kg

Konfigurationen

• Einkammer-Design: Probe bleibt während des Tests statisch; kein Korbtransfer. Geeignet für verkabelte, empfindliche oder schwere Prüflinge.
• Temperaturstufen: Typ A: −40 °C ~ +150 °C; Typ B: −55 °C ~ +150 °C; Typ C: −65 °C ~ +150 °C. +200 °C Option verfügbar.

Merkmale

• Nur Temperatur — Kein Feuchtesystem: Vereinfachte Teilsysteme für leichteren Betrieb und Wartung.
• Drei Niedertemperaturstufen: Auswahl gemäß Prüfstandard.
• Stabilität: PID + SSR Regelung gewährleistet ±0,5 °C Genauigkeit und ±2 °C Gleichmäßigkeit bei Langzeittests.
• Kompakte Stellfläche: Einkammer-Chassis mit einer Tür, geeignet für Tisch- oder Bodeneinbau im Labor.

Integrierte / Hauptfunktionen

• PID + SSR ausgewogene Temperaturregelung.
• Graduelle Anstiegsrate ca. 1–3 °C/min (für Dauer-/Lagertests).
• Langzeit-Zyklen: bis zu 999 h pro Schritt und 9999 Zyklen.
• Zweistufenkompressor-Optionen (Wasser-/Luftgekühlt) für schnelle Abkühlung.
• Return-to-ambient Funktion für sichere Probenentnahme.
• Standard RS-232 / RS-485 Schnittstellen für Datenlogging und Automatisierung.
• Kundenspezifische Kammergrößen verfügbar.

Normen

• GB/T 2423.1 — Tiefentemperaturprüfung
• GB/T 2423.2 — Hochtemperaturprüfung
• GB/T 2423.22 — Temperaturwechsel
• GJB 150.5 / GJB 360.7 / GJB 367.2-405 — Thermoschockprüfungen
• IEC 61215 — PV-Modul-Qualifikation
• IEC 61646 — Dünnschicht-PV-Qualifikation

Messdaten (illustrativ)
Echte Temperaturprofile und Regelbildschirme werden zur Validierung der Zyklusleistung, Soll-/Ist‑Verhalten, Zyklusprofile und Anlagenintegrität verwendet.

Sicherheit & Schutz

• Nicht schmelzsicherer Leistungsschalter
• Kompressor Hoch-/Niederdruckschalter
• Kältemittel-Hochdruckschutz
• Fehlerwarnsystem und elektronische Alarmierung
• Überschutztemperatur
• Wassermangel-Schutz
• Motorschutz bei Überlast

Anwendungen

• Elektronik & Leiterplatten
• Fahrzeugkomponenten
• Luft- und Raumfahrt & Verteidigung
• Werkstoffe & Beschichtungen
• Solar / PV-Module
• LED & Beleuchtung
• Batterie- & Energiespeicher
• Verpackung & Transport
• Universitäts- & Forschungslabore
• Unabhängige Prüflabore
• Distributoren & OEMs
• Medizinische Geräte

FAQ — Wichtige technische Antworten

• Unterschied zur Thermoschockkammer: Die TS‑Serie ramped graduell (~1–3 °C/min) für Dauerprüfungen. Thermoschockkammern bewegen Proben schnell zwischen heißen und kalten Zonen.
• Anstiegsrate: Ca. 1–3 °C/min (für statische Dauerprüfungen).
• Lieferzeit: Ca. 30–40 Arbeitstage je nach Konfiguration.
• Garantie: Standard 12 Monate; Erweiterungsoptionen verfügbar; lebenslanger Remote-Support möglich.

Technische Spezifikationen

• Serie: TS (TS-80, TS-150, TS-252)
• Innenmaße (mm): TS-80 500×400×400; TS-150 600×500×500; TS-252 700×600×600
• Außenmaße (mm): TS-80 1550×1950×1550; TS-150 1600×2000×1700; TS-252 1700×2100×1750
• Temperaturbereiche: Hoch +60 °C ~ +150 °C (200 °C optional); Niedrig A −40 °C, B −55 °C, C −65 °C
• Anstiegsrate: ≈ 1–3 °C/min (gradual)
• Regelgenauigkeit / Gleichmäßigkeit: ±0,5 °C / ±2 °C
• Innenmaterial: SUS 304 Edelstahl; Außen: Edelstahl oder kaltgewalzter Stahl mit Lack
• Isolierung: Hochdichte, hitzebeständige Schaum
• Steuerung: P.I.D + S.S.R + Mikrocomputer
• Kühlung: Zweistufige Kompressoren (Wasser-/Luftgekühlt)
• Schutzvorrichtungen: Leistungsschalter, Hoch/Niederdruckschalter, elektronische Alarmierung, Übertemperaturschutz, Wassermangelschutz, Motorschutz
• Kompressormarken: Tecumseh (France) / Bizer (Germany)
• Netz: AC 220 V 1-ph 50/60 Hz oder AC 380 V 3-ph 50/60 Hz
• Gewicht ca.: TS-80 450 kg; TS-150 650 kg; TS-252 850 kg
• Anpassung: Kammergrößen, Bereiche und Konfigurationen auf Anfrage
