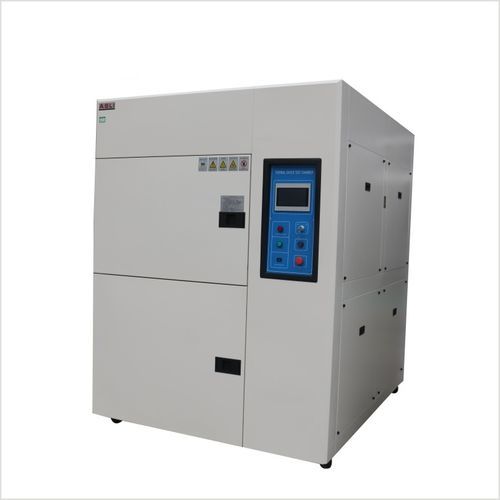

Thermostatische Prüfkammer TS series

Temperaturfür TemperaturstabilitätUmwelt

Übersicht
Programmierbarer Hoch-/Tiefentemperatur-Prüfschrank zur Bewertung des Verhaltens von Materialien und Bauteilen unter andauernder hoher und sehr niedriger Temperatur. Geeignet für statische Ausdauerprüfungen, Lagerlebensdauertests und zyklische Temperaturprüfungen zur Beurteilung thermischer Ausdehnung/Schrumpfung sowie damit verbundener physikalischer oder chemischer Schäden.

Produktserie
TS-Serie — TS-80 / TS-150 / TS-252. CE-zertifiziert. 12 Monate Garantie. Auftragsfertigung mit lebenslangem Remote-Support. Hersteller seit 1988.

Modellvergleich (TS-Serie)
Parameter | TS-80 | TS-150 | TS-252
Innenmaß B×H×T (mm) | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600
Außenmaß B×H×T (mm) | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750
Temperaturbereich (Prüfzone) | Typ A: −40 °C ~ +150 °C (200 °C optional) | Typ B: −55 °C ~ +150 °C (200 °C optional) | Typ C: −65 °C ~ +150 °C (200 °C optional)
Hohe Temperaturbereiche | +60 °C ~ +150 °C (200 °C optional)
Niedertemperatur-Fähigkeit | Bis −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Steigrate (graduell) | ≈ 1–3 °C/min (für statische Dauerprüfungen, nicht für schnelle Schockprüfungen konzipiert)
Regelgenauigkeit / Uniformität | ±0,5 °C / ±2 °C
Innen-/Außenmaterial | Innen: SUS 304 Edelstahl; Außen: Edelstahl oder kaltgewalzter, lackierter Stahl
Kühlsystem | Halbhermetische oder hermetische Doppelstufen-Kompressoren (wasser- oder luftgekühlt)
Stromversorgung / Gewicht approx. | AC 220 V einphasig oder AC 380 V dreiphasig; TS-80 ~450 kg; TS-150 ~650 kg; TS-252 ~850 kg

Konfigurationen

• Einzelkammer (statische Probe): Probe bleibt während des gesamten Tests stationär; kein Korbtransfer; geeignet für empfindliche, verkabelte oder schwere DUTs.
• Temperaturklassen: Typ A (−40 °C), Typ B (−55 °C), Typ C (−65 °C); +200 °C Option für alle Typen verfügbar.

Merkmale

• Nur-Temperatur-System (ohne Feuchte) für vereinfachten Betrieb und Wartung.
• Mehrere Niedertemperaturstufen zur Anpassung an Testnormen und Produktanforderungen.
• Stabile PID + SSR Mikrocomputer-Regelung mit ±0,5 °C Genauigkeit und ±2 °C Gleichmäßigkeit.
• Graduelle Steigrate (~1–3 °C/min) optimiert für Ausdauer- und Alterungstests.
• Langzeit-Zyklusfähigkeit bis zu 999 Stunden pro Stufe und bis zu 9.999 Zyklen.
• Doppelstufen-Kompressoroptionen (wasser- oder luftgekühlt) für schnelle Abkühlung.
• Rückkehr-auf-Ambient-Funktion für sichere Probenentnahme.
• Standard RS-232 / RS-485 Schnittstellen für Datenerfassung und Automatisierung.
• Maßgefertigte Innenmaße sind verfügbar, um DUT und Lab layout anzupassen.

Normen

• GB/T 2423.1 — Tieftemperaturprüfungen
• GB/T 2423.2 — Hochtemperaturprüfungen
• GB/T 2423.22 — Temperaturwechsel
• GJB 150.5, GJB 360.7, GJB 367.2-405 — Temperaturstoß / Temperaturwechsel
• IEC 61215, IEC 61646 — PV-Modul-Qualifikation

Schutz und Sicherheit

• Nicht schmelzender Leitungsschutzschalter und elektrische Schutzvorrichtungen
• Kompressor Hoch-/Niederdruckschalter
• Fehlerwarnsystem und elektronische Alarmierung
• Übertemperatur-, Wassermangel- und Motorüberlastschutz

Anwendungen

• Elektronik und Leiterplatten
• Automobilkomponenten
• Luft- und Raumfahrt sowie Verteidigung
• Werkstoffe und Beschichtungen
• Solar-/PV-Module
• LED und Beleuchtung
• Batterie- und Energiespeicher
• Verpackung und Transport
• Universitäre und Forschungslabore
• Unabhängige Prüfhäuser, Distributoren und OEMs
• Prüfung medizinischer Geräte

Daten & Visualisierung
Temperaturprofile, Soll-Ist-Aufzeichnungen und Screenshot der Bedienoberfläche sind in der Produktdokumentation zur Validierung und Berichterstellung verfügbar.

FAQ (Kurzfassung)

• Unterschied zur Schockkammer: Hoch-/Tiefentemperaturkammern ändern die Temperatur allmählich für Dauerprüfungen; Schockkammern transferieren Proben schnell zwischen heißen und kalten Zonen, um mechanische Spannungen zu erzeugen.
• Wahl A/B/C: Auswahl nach benötigter Tieftemperaturfähigkeit (A −40 °C, B −55 °C, C −65 °C) und optionaler +200 °C-Anforderung.
• Steiggeschwindigkeit: ca. 1–3 °C/min; ausgelegt für statische Ausdauerprofile.
• Lieferzeit: Auftragsfertigung, typischerweise 30–40 Arbeitstage je nach Konfiguration.
• Garantie: 12 Monate mit lebenslangem Remote-Support.

Technische Daten

• Modelle: TS-80, TS-150, TS-252 (TS-Serie)
• Innenmaße (mm): 500×400×400 / 600×500×500 / 700×600×600
• Temperaturbereich (A/B/C): A −40 °C ~ +150 °C (200 °C opt.); B −55 °C ~ +150 °C (200 °C opt.); C −65 °C ~ +150 °C (200 °C opt.)
• Steigrate: ca. 1–3 °C/min (für statische Tests)
• Regelung: PID + SSR + Mikrocomputer; Genauigkeit ±0,5 °C; Gleichmäßigkeit ±2 °C
• Bauweise: Innen SUS 304; Außen Edelstahl oder lackierter kaltgewalzter Stahl
• Isolierung: Hochdichte, hochtemperaturbeständige Schaumstoffisolierung
• Kühlung: Doppelstufen-Kompressor (Wasser oder Luft)
• Sicherheit: Schutzschalter, Druckschutz, Alarme, Übertemperatur- und Wassermangel-Schutz
• Stromversorgung: AC 220 V einphasig oder AC 380 V dreiphasig, 50/60 Hz
• Gewicht approx.: TS-80 450 kg; TS-150 650 kg; TS-252 850 kg
