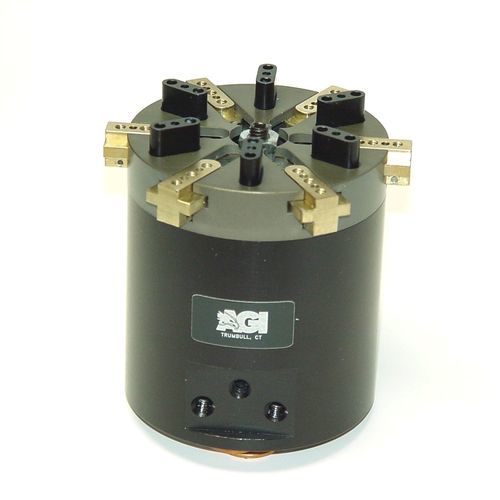

Pneumatikgreifer AGP-6-OR

parallel6 Backenkompakt

Merkmale und Vorteile *Die Backen sind T-Slot-gelagert, um Backenbrüche zu verhindern und eine hervorragende Tragfähigkeit zu gewährleisten. *Spreizbacken und Auswerferbacken haben unabhängige Kolben, die ein genaues Timing der O-Ring-Platzierung ermöglichen. *Kompaktes Design mit langem, einstellbarem Hub. Echte parallele Backenbewegung für einfache Werkzeugbestückung. Produkt-Spezifikationen Zeit: Schließen: 0.2 sec [0.2 sec] Öffnen: 0,2 sec [0,2 sec] Druckbereich: Niedrig/Hoch 30-100 PSI [2-7 BAR] Temperaturbereich: Niedrig/Hoch -20°/180°F [-28°/80°C] Seitenspiel: ± 0,001 [.03 mm] Wiederholbarkeit von der Mitte aus: ± 0,002 [0,06 mm] Belastbarkeit: Statisch - Dynamisch Max. Zugkraft T 60 lbs 20 lbs [260 N] [88 N] Max. Druckfestigkeit C 60 lbs 20 lbs [260 N] [88 N] Max. Moment Mx 100 in/lb 25 in/lb [11 Nm] [2,7 Nm] Max. Moment My 120 in/lb 30 in/lb [13 Nm] [3,3 Nm] Max. Moment Mz 100 in/lb 25 in/lb [11 Nm] [2,7 Nm] Material: Hochfeste, hartbeschichtete aluminium-Bronze-Legierungen, Stahl Gewicht: 1.25 lbs [.56 Kg] Kolbendurchmesser: 1,00 Zoll [25,4 mm] * [ Je nachdem, an welcher Stelle im Hubzyklus er gemessen wird. Je weiter die Spreizung oder Öffnung der Backen, desto stärker ist die Kraft. Diese exponentielle Kraft {gekrümmt} gilt für alle AGP-OR Greifer. Denken Sie auch daran, dass es sich um Zahlen ohne Reibung handelt. Jede Anwendung hat einen anderen kinetischen Reibungskoeffizienten, der von der Fingerform {Höhe und Länge} abhängt, und sollte bei der Konstruktion der Montageausrüstung berücksichtigt werden ].
