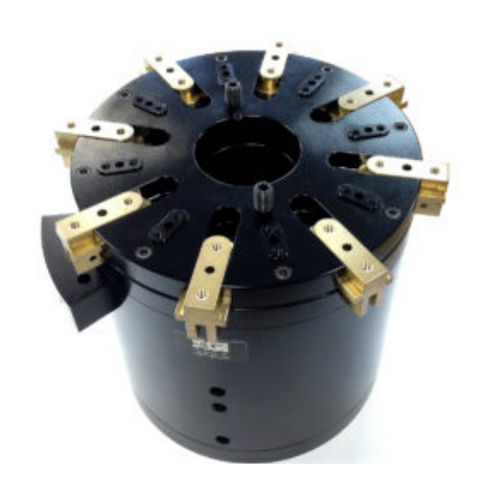

Pneumatikgreifer AGP-10-OR

parallel8 Backenkompakt

Merkmale und Vorteile *Die Backen sind in T-Nuten gelagert, um Backenbrüche zu verhindern und eine hervorragende Tragfähigkeit zu gewährleisten. *Spreizbacken und Auswerferbacken haben unabhängige Kolben, die ein genaues Timing der O-Ring-Platzierung ermöglichen. *Kompaktes Design mit langem, einstellbarem Hub. Echte parallele Backenbewegung für einfache Werkzeugbestückung und 2,25 Zoll Durchgangsbohrung. Produkt-Spezifikationen Greifkraft pro Backe bei 80 PSI [5,5 BAR] Spreizbacken haben eine Kraft von 112-1230 lbs. [jede] bei 80 psi Auswerferbacken haben eine Kraft von 750 lbs. bei 80 psi [kombiniert]. Zeit: Schließen: 0.2 Sekunden [0,2 Sekunden] Öffnen: 0,2 sec [0,2 sec] Druckbereich: Niedrig/Hoch 30-100 PSI [2-7 BAR] Temperaturbereich: Niedrig/Hoch -20°/180°F [-28°/80°C] Seitenspiel: ± 0,001 [.03 mm] Reproduzierbarkeit von der Mitte: ± 0,002 [0,06 mm] Belastbarkeit: Statisch - Dynamisch Max. Zugkraft T 160 lbs 45 lbs [711 N] [200 N] Max. Druckkraft C 160 lbs 45 lbs [711 N] [200 N] Max. Moment Mx 400 in/lb 100 in/lb [45 Nm] [12 Nm] Max. Moment My 440 in/lb 120 in/lb [50 Nm] [13 Nm] Max. Moment Mz 400 in/lb 100 in/lb [45 Nm] [12 Nm] Material: Hochfeste, hartbeschichtete aluminium-Bronze-Legierungen, Stahl Gewicht: 26 lbs [11.7 Kg] * [ Je nachdem, an welcher Stelle des Zyklus der Hub gemessen wird. Je weiter die Spreizung oder Öffnung der Backen, desto stärker die Kraft. Diese exponentielle Kraft {gekrümmt} gilt für alle AGP-OR Greifer. Denken Sie auch daran, dass es sich um Zahlen ohne Reibung handelt. Jede Anwendung hat einen anderen kinetischen Reibungskoeffizienten, der von der Fingerform {Höhe und Länge} abhängt, und sollte bei der Konstruktion der Montageausrüstung berücksichtigt werden ].
