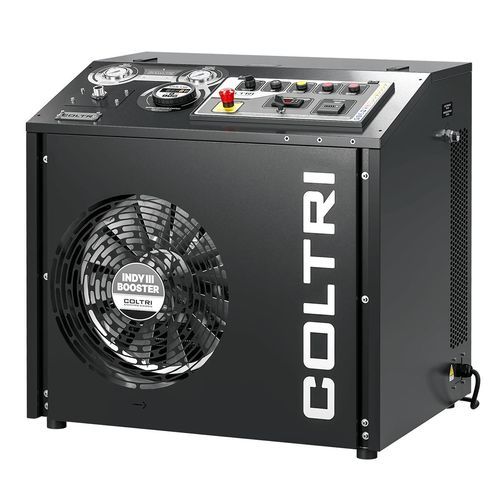

Vorverdichter-Station / Kolben Booster Indy III

AlternativfunktionKolbenDruckluft

Übersicht
Mehrstufiger Mitteldruck-Booster für industrielle und professionelle Anwendungen mit einer Auslegung bis 40 bar. Entwickelt für einfache Wartung und Dauerbetrieb, mit korrosionsbeständigen Materialien und Zwangsschmierung.

Pumpwerk

• 3-stufiges Mitteldruck-Pumpwerk (40 bar)
• Aluminium-Monoblock
• Zwangsschmierung mittels Niederdruck-Zahnradpumpe
• Ansaugfilter: 10 µm
• Aluminiumdruckguss-Zylinder mit Nikasil-Beschichtung
• End-Sicherheitsventil
• Rohrleitungen, Fittings und Muttern aus AISI 316 Edelstahl
• Austrittstemperatur ≈ +15 °C gegenüber der Kühlluft
• Geschmiedete Aluminiumpleuel
• Kurbelwelle aus geschmiedetem Stahl
• Stufenventile aus Edelstahl
• Rollenlager für intensive Beanspruchung

Elektromotor
Dreiphasiger Elektromotor verfügbar: 7,5 kW. Die Bewegung wird über einen Keilriemen an das Pumpwerk übertragen; die kippbare Motorträgerplatte sorgt für konstante Riemenspannung und erleichtert Wartungsarbeiten.

Schaltschrank

• Elektronischer Druckschalter: Stopp bei Enddruck, Neustart bei eingestelltem Mindestdruck
• Ein-/Ausschalter mit Motorschutz
• Transformator
• Zeitschaltuhr für automatische Kondensatablassvorrichtung
• Integrierter Leerlaufstart (automatische Entladung beim Abschalten)
• Kondensatbehälter: 5 L (nutzbar ≈ 3 L) mit Schalldämpfer
• Zwischenstufenmanometer zur Überwachung jeder Kompressionsstufe und Leckageprüfung

Gehäuse / Rahmen
Schallgedämpftes Kabinenchassis, ausgelegt für einfache Wartung. Außenliegender Ölstand und Ablass, Bedienkonsole mit Zwischenstufenmanometern, Innentemperaturanzeige, Präsenz- und Phasenfolgealarm, Ölmangelalarm sowie Lauf/Stopp- und manueller Kondensatablass. Rahmen aus Stahl mit kratzfester Pulverbeschichtung, RAL 9005 Schwarz.

Serienausstattung

• Ölpumpe mit Manometer
• Druckhalteventil
• Kondensatabscheidungssystem
• Automatischer Kondensatablass
• Automatische Abschaltung und automatischer Neustart
• Elektronischer Druckschalter
• Gestellfarbe: Schwarz RAL 9005

Technische Daten

• Typ: Mitteldruck-Booster, 3-stufig
• Auslegungsdruck: 40 bar
• Pumpwerk: 3-stufig, Aluminium-Monoblock, Nikasil-beschichtete Zylinder
• Schmierung: Zwangsschmierung mit Niederdruck-Zahnradpumpe
• Ansaugfilter: 10 µm
• Ventile: Edelstahl
• Rohrleitungen/Fittings: AISI 316
• Pleuel: geschmiedetes Aluminium; Kurbelwelle: geschmiedeter Stahl
• Lager: Rollenlager für intensive Nutzung
• Austrittstemperatur: ca. +15 °C über Kühlluft
• Motoroption: Dreiphasiger Elektromotor 7,5 kW
• Kondensatbehälter: 5 L (nutzbar ≈ 3 L) mit Schalldämpfer
• Gehäuse: Kabinenchassis mit Pulverbeschichtung RAL 9005
