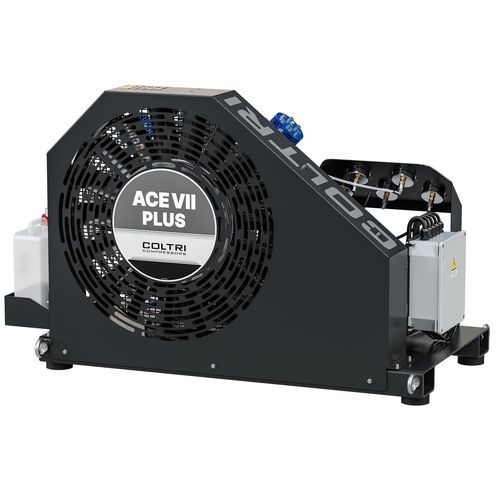

Vorverdichter-Station / Kolben Ace VII PlusStickstoffLuftölgeschmiert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Kolben
- Medium
- Stickstoff, Luft
- Schmierung
- ölgeschmiert
- Kühlsystem
- luftgekühlt
- Anzahl Stufen
- mehrstufig
- Weitere Eigenschaften
- Stromstärke
- Druck
Max: 420 bar
(6.091,6 psi)Min: 5 bar
(72,5 psi)
Beschreibung
Übersicht
Pumpwerk
Aufbereitungssystem (Hyperfilter)
Elektromotor
Elektrischer Schrank und Steuerung
Rahmen und Kühlung
Serienausstattung
Technische Daten
- Ace VII Plus ist ein 4‑stufiger (2+2 parallel) Booster‑Kompressor für Atemluft und Stickstoff, geeignet für Hochdruckbefüllung und industrielle Anwendungen. Kompaktes HD‑Pumpwerk und optionale Aufbereitung zur Einhaltung von Atemgas‑Anforderungen.

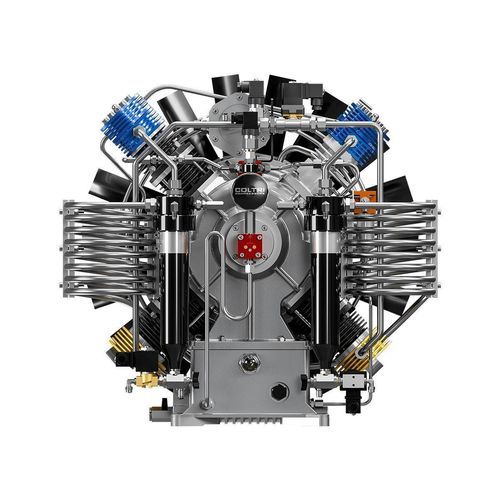

Pumpwerk
- 4‑stufiges HD‑Pumpwerk (2+2 parallel) mit Aluminium‑Monoblock.
- Zwangsschmierung mittels Niederdruck‑Zahnradpumpe.
- Erste Stufe für Gasrückgewinnung ausgelegt; Sicherheitsventile nach jeder Kompressionsstufe.
- Rohre, Fittings und Muttern aus AISI 316 Edelstahl; Spezial‑Gusszylinder mit geringem Oberflächenrauheitsläppen.
- Geschmiedete Aluminium‑Pleuel und geschmiedete Stahl‑Kurbelwelle; Rollenlager für intensive Beanspruchung.
- Gehärtete vierte Stufe mit sechs speziellen Gusskolbenringen; Gleitstücke in 2. und 3. Stufe zur Eliminierung lateral wirkender Kräfte.
- Hochstromventile an Stufen 1–3; Zwischen‑ und Endkondensatabscheider vorhanden.
Aufbereitungssystem (Hyperfilter)
- Eigenständiger Hyperfilter mit Aktivkohlepatrone auf separatem Gestell.
- Enthält konfigurierbares Sicherheitsventil, Druckhalteventil, Abscheider‑ und externes Hyperfilter‑Kit sowie Fuß‑Kit.
- Automatischer Kondensatablass entfernt Wasser aus Zwischen‑ und Endabscheidern während des Betriebs (Standardintervall: alle 7 Minuten).
Elektromotor
- Dreiphasen‑Elektromotor überträgt die Bewegung über Keilriemen auf das Pumpwerk. Verfügbare Leistungen: 9 kW, 11 kW oder 15 kW.
Elektrischer Schrank und Steuerung
- Motorschutzschalter, Autostop und Autostart Funktionen.
- Automatische Entleerung der Abscheider zwischen den Stufen während des Betriebs (Standard: alle 15 Minuten für 6 Sekunden).
- Zwischenstufenmanometer im Rahmen zur Überwachung der Drücke, Überprüfung der Ventildichtheit und frühzeitigen Fehlererkennung.
- Steuerkonsole mit Zwischenstufenmanometern, interner Temperaturanzeige, Phasenfolge‑ und Ölmangelalarm, Start/Stop‑ und manuellen Kondensatablass‑Bedienelementen.
Rahmen und Kühlung
- Offener Rahmen für einfache Wartung und Transporteignung; schwenkbare Motorträgerplatte sorgt für konstante Keilriemenspannung.
- Thermoformverkleidung leitet Kühlluft über Zylinder und Zwischenstufenleitungen zur Verbesserung der Kompressionsleistung.
- Stahlrahmen mit kratzfester Pulverbeschichtung RAL 9005 (schwarz).
Serienausstattung
- Stand‑alone Hyperfilter‑Filtersystem mit Aktivkohlepatronen.
- Kompressorsteuerung und automatisches Kondensat‑Entwässerungssystem.
- Interstufen‑Kontrollmanometer.
- Rahmenfarbe: RAL 9005 schwarz.
Technische Daten
- Gas: Luft – Stickstoff
- Ansaugdruck: Min. 5 bar – Max. 10 bar
- Nenndruckoptionen: 250 bar / 330 bar
- Betriebsdruck: 232 bar / 300 bar
- Max. Betriebsdruck: 420 bar
- Temperaturbereich: -10° C ÷ +40° C
- Höhenbereich: 0 ÷ 1.500 m SLM
- Max. zulässige Neigung: 15°
- Ausführung: Schalldichtes Gehäuse mit Schallabsorber (je nach Ausführung)
- Standardspannung: 400 V, 50 Hz (andere Spannungen verfügbar)
- Öl: Coltri ST 755 synthetisch; Ölwechselintervall: 1 Jahr / 1.000 h
- Durchfluss Gruppe (9 kW): 292–643 l/min (18–39 m3/h; 10.3–22.7 CFM)
- Durchfluss Gruppe (11 kW): 344–756 l/min (21–45 m3/h; 12.1–26.7 CFM)
- Durchfluss Gruppe (15 kW): 430–945 l/min (26–57 m3/h; 15.2–33.4 CFM)
- Kühlluftstrom: 9 kW = 2.700 m3/h; 11 kW = 3.170 m3/h; 15 kW = 3.960 m3/h
- Aufbereitung: 2 Aktivkohle‑Hyperfilter
- Gewicht (Standard): 225 kg (kann je nach Zubehör variieren)
- Abmessungen (B x T x H): 115 x 60 x 79.6 cm
