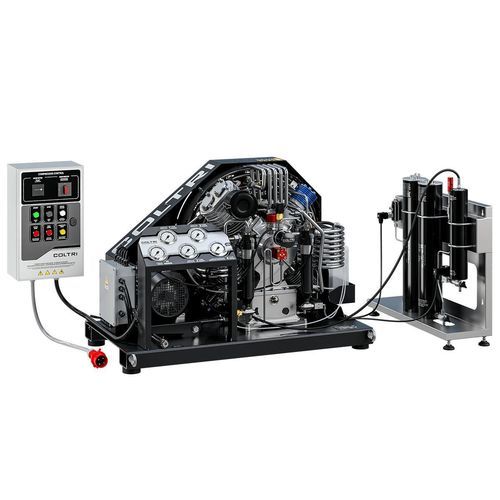

Kolbenkompressor Force Four

HeliumStickstoffAtemluft

Force Four ist ein Hochleistungs-Atemluftkompressor aus der Heavy Duty Line von Coltri, der für anspruchsvolle Anwendungen entwickelt wurde, die Zuverlässigkeit, Leistung und fortschrittliche Luftreinigung erfordern. Der Kompressor arbeitet in 4 Stufen und gewährleistet optimale Kontrolle und Effizienz. - Hochdruck-Pumpeneinheit mit 4 Stufen - Aluminium-Monoblock - Zwangsschmierung mit Niederdruck-Zahnradpumpe - Ansaugfilter: 10 μm - Rohre, Armaturen und Muttern aus AISI 316 Edelstahl - Zwischenkondensatabscheider nach der zweiten und dritten Stufe - Minimaldruckschalter für Schmieröl - Sicherheitsventile nach jeder Verdichtungsstufe - Spezielle Gusseisenzylinder mit geringer Rauheit - Geschmiedete Aluminiumpleuel - Geschmiedete Stahlkurbelwelle - Hochdurchflussventile für die erste, zweite und dritte Stufe - Schwerlast-Rollenlager - Gehärteter Stahl der dritten Stufe mit 6 speziellen Gusseisenbändern - Zweite und dritte Stufe mit Druckpolstern zur Beseitigung von Seitenkräften auf die Kolben - Filtersystem: Hyperfilter - Elektromotor - Überträgt die Bewegung über einen Riemen auf die Pumpeneinheit - Verfügbar als einphasig 7,5 kW oder dreiphasig 7,5 bis 11 kW - Reinigungssystem: Hyperfilter - Befindet sich nach dem letzten Kompressorabscheider und vor dem Druckhalteventil - Gewährleistet eine zuverlässige Behandlung der Atemluft gemäß DIN EN 12021 (mit Originalfilterpatronen) - Abscheider zwischen der 2. und 3. Stufe extrahiert maximale Feuchtigkeit - Filterkapazität: 3.050 m³ (Einlassluft bei 20°C und 200 bar) - Schaltschrank - Motorschutzschalter - Festkalibrierter Druckschalter: 232 oder 300 bar - Automatischer Start mit Druckdifferenz 15 bar (optional) - Transformator - Automatische Entwässerung aller Abscheider (alle 15 Minuten für 6 Sekunden) - Timer für automatische Kondensatentwässerung - Zwischenstufenmanometer für jede Verdichtungsstufe (im Kompressorgestell montiert) - Rahmen - Offener Rahmen für einfache Wartung und Transport - Neigbare Motorträgerplatte für konstante V-Riemenspannung - Thermogeformtes Schutzgehäuse leitet Kühlluft über Zylinder und Rohre - Steuerkonsole mit Zwischenstufenmanometern, Temperaturanzeige, Phasenfolgenalarm, Ölmangelalarm, Start/Stopp- und manuellen Kondensatablasssteuerungen - Stahlkonstruktion mit kratzfester Pulverbeschichtung (RAL 9005 schwarz) Standardausrüstung - 4 Zylinderanschlüsse (DIN 232, DIN 300 oder INT/YOKE 232 bar) - 4 Peitschen, je 1,2 m - Druckhalteventil - Zwischenstufen-Kontrollmanometer - Doppeltes Hyperfilter-System (PED-zertifiziert) - Eigenständiges Reinigungssystem - Automatische Kondensatentwässerung - Ölstandskontrolle mit automatischer Abschaltung - Ölpumpe - Rahmenfarbe: Schwarz RAL 9005 Technische Spezifikationen - Gastyp: Atemluft EN 12021, Nitrox (max. 40% O2), Helium, Stickstoff - Ansaugdruck: Atmosphärisch bis 300 bar - Druckbewertung: 250 bar / 330 bar / 360 bar - Betriebsdruck: 232 bar / 300 bar / 330 bar - Maximaler Arbeitsdruck: 420 bar - Zulässiger Temperaturbereich: -10°C bis +40°C - Zulässiger Höhenbereich: 0 bis 1.500 m SLM - Maximale zulässige Neigung: 15° - Design: Basic - Betriebsspannung (Standard): 230 V, 60 Hz / 400 V, 50 Hz - Andere Spannungen: 230 V, 50 Hz / 440 V, 60 Hz (Drehstrommotoren bei 60 Hz: Leistungssteigerung um 20%) - Öl: Coltri ST 755 synthetisches Öl - Ölwechselintervall: 1 Jahr / 1.000 h - Rahmen: Stahl, schwarz RAL 9005, pulverbeschichtet, kratzfest Kompressorleistung - Pumpengruppendurchflussrate (gemessen beim Füllen eines 10L-Zylinders von 0-200 bar, ±5% bei +20°C): - 400 EM: 400 l/min, 24 m³/h, 14,1 CFM - 450 ET: 450 l/min, 27 m³/h, 15,9 CFM - 650 ET: 650 l/min, 39 m³/h, 23 CFM - Reinigungssystem: Hyperfilter x2 - Kühlluftstrom: - 400 EM: 4.050 m³/h - 450 ET: 4.050 m³/h - 650 ET: 4.820 m³/h - Gewicht: - 400 EM: 250 kg (551 lb) - 450 ET: 250 kg (551 lb) - 650 ET: 260 kg (573 lb) - Abmessungen (B x T x H): 123,6 x 70,6 x 79,6 cm (48,7 x 27,8 x 31,3 in) Motor - Leistung: - 400 EM: 7,5 kW (10 Hp) - 450 ET: 7,5 kW (10 Hp) - 650 ET: 11 kW (15 Hp) - Motortyp: - 400 EM: Einphasig elektrisch - 450 ET: Dreiphasig elektrisch - 650 ET: Dreiphasig elektrisch - Betriebsspannung/Frequenz: - 400 EM: 230 V, 60 Hz - 450 ET: 400 V, 50 Hz - 650 ET: 400 V, 50 Hz - Nennstrom: - 400 EM: 41,3 A - 450 ET: 15 A - 650 ET: 23 A - Motordrehzahl: - 400 EM: 3.525 - 450 ET: 2.870 - 650 ET: 2.910 - Schutzklasse: IP 55 Reinigungssystem Hyperfilter - Hochleistungssystem für Hochdruckkompressoren, die Atemluft produzieren - Zwei Patronen in Serie: erste mit Molekularsieb (Feuchtigkeitsentfernung), zweite mit Molekularsieb + Aktivkohle (entfernt Öldämpfe und Verunreinigungen) - Größerer Filtrationsbereich und effektive Reinigung für Anwendungen mit hohem Volumen und hoher Zuverlässigkeit - Arbeitsdruck (Standard): 250 / 330 / 360 bar - Maximaler Arbeitsdruck: 420 bar - Verarbeitbare Luftkapazität: 3.050 m³ (bei 20°C, 330 bar) - Mit CO-Entfernungspatrone, Kapazität um ~20% reduziert
