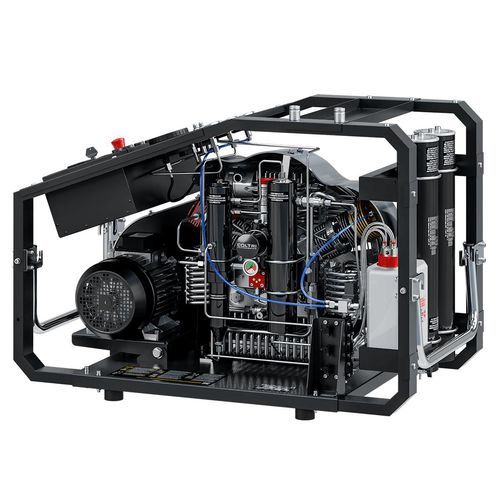

Luftkompressoraggregat Ergo TPS

KolbenHochdruckmehrstufig

Kurzbeschreibung
Der Ergo TPS ist ein kompakter Hochdruckkompressor der Prime Line, ausgelegt für die zuverlässige Erzeugung von Atemluft. Er kombiniert ein 3-stufiges Pumpenaggregat, ein zweistufiges Hyperfilter-Reinigungssystem und einen offenen, wartungsfreundlichen Rahmen.

3-stufiges Hochdruck-Pumpenaggregat

• Aluminium-Monoblock
• Zwangsschmierung mit Niederdruck-Zahnradpumpe
• Ansaugfilter 10 µm
• Rohre, Fittings und Muttern aus AISI 316 Edelstahl
• Zwischenkondensatabscheider nach der zweiten Stufe
• Doppeltwirkende Hochdruck-Endkondensatabscheider
• Sicherheitsventile nach jeder Stufe
• Druckguss-Aluminiumzylinder mit Nicasil-Liner zur besseren Wärmeableitung
• Geschmiedete Aluminiumpleuel; Kurbelwelle aus geschmiedetem Stahl
• Edelstahlventile in 2. und 3. Stufe
• Schwerlast-Rollenlager und gehärtete 3. Stufe mit 5 speziellen Gusseisensegmenten
• Druckstücke an 2. und 3. Stufe zur Eliminierung seitlicher Kolbenkräfte
• Integriertes Hyperfilter-Filtersystem

Elektromotor
Erhältlich als Einphasen- oder Dreiphasenmotor (ca. 5,5–7,5 kW). Der Motor überträgt die Bewegung über Keilriemen auf das Pumpenaggregat für eine zuverlässige Kraftübertragung.

Hyperfilter-Reinigungssystem
Das Hyperfilter ist nach dem letzten Kompressorabscheider und vor dem Druckhalteventil angeordnet. Es besteht aus zwei Kartuschen in Serie: Kartusche 1 mit Molekularsieb zur Feuchtigkeitsentnahme; Kartusche 2 mit Molekularsieb + Aktivkohle zur Entfernung von Ölnebeln und Verunreinigungen. Ausgelegt für die Aufbereitung von Atemluft (Verwendung originaler Kartuschen). Filterkapazität: 3.050 m³ (Zuluft 20°C @ 200 bar).

Elektrischer Schrank und Steuerung

• ON/OFF-Schalter mit Motorschutz
• Elektromechanischer und elektronischer Druckschalter für automatisches Abschalten bei Enddruck
• Automatische Entleerung der Abscheider zwischen den Stufen und des Endabscheiders im Betrieb
• Zeitschaltuhr für automatische Kondensatablassvorrichtung
• Integrierter Leerlaufstart (automatische Entladung bei jedem Abschalten)
• Kondensatauffangbehälter 5 L (≈3 L nutzbar) mit Schalldämpfer
• Zwischenstufenmanometer zur Überwachung und Prüfung der Ventildichtheit

Rahmen und Wartung
Offener Rahmen für einfachen Zugang und Transport; kippbare Motorplatte hält konstante Keilriemenspannung. Thermogeformte Abdeckung lenkt Kühlluft über Zylinder und Zwischendeckrohre zur Optimierung der Kompressionsleistung. Bedienkonsole mit Zwischenstufenmanometern, Innenraumtemperaturanzeige, Phasenfolge- und Ölmangelalarm, Start/Stopp- und manuellen Kondensatablassbedienelementen. Rahmen aus Stahl, Pulverbeschichtung RAL 9005 Schwarz.

Serienausstattung

• 2 Zylinderanschlüsse wahlweise DIN 232, DIN 300 oder INT/YOKE 232 bar
• 2 Füllschläuche 1,2 m
• Druckhalteventil und Interstage-Manometer
• PED-zertifiziertes Doppel-Hyperfilter-System
• Automatischer Kondensatablass mit Fördersystem in Kanister
• Automatische Drehrichtungsüberwachung; elektronischer Druckschalter und Ölstandsschutz mit automatischem Abschaltpunkt
• Ölpumpe mit Filter und Manometer
• Tragegriffe; Gestellfarbe Schwarz RAL 9005

Technische Daten

• Modell: Ergo TPS
• Marke: Coltri Compressors
• Produktlinie: Prime Line
• Pumpenaggregat: Aluminium-Monoblock, 3 Stufen
• Motor: Ein-/Dreiphasig, ca. 5,5–7,5 kW
• Ansaugfilter: 10 µm
• Rohre/Fittings: AISI 316
• Hyperfilter: Doppel-Kartusche (Molekularsieb + Aktivkohle); Kapazität 3.050 m³ @ 20°C & 200 bar
• Kondensatmanagement: Zwischenabscheider nach 2. Stufe; doppeltwirkende Endabscheider; Kondensatbehälter 5 L (≈3 L nutzbar)
• Sicherheit: Sicherheitsventile nach jeder Stufe; elektronischer Druckschalter und Öl-/Drehrichtungs-Schutz
• Bauweise: Druckguss-Aluminiumzylinder Nicasil; geschmiedete Pleuel; geschmiedete Kurbelwelle; gehärtete 3. Stufe 5 Segmente
• Oberfläche: offener Stahlrahmen, Pulverbeschichtung RAL 9005 Schwarz
