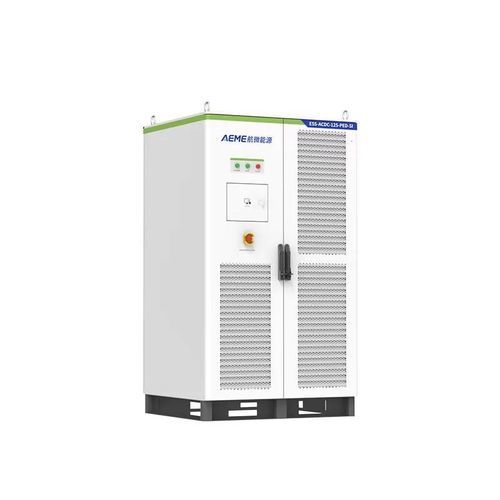

Kompaktes Energiespeichersystem ESS-ACDC-125-PED-SI

Off-Griddreiphasigluftgekühlt

Produktübersicht
Das ESS-ACDC-125-PED-SI ist ein integriertes PV–Speicher–Diesel Leistungswandler-System, das Photovoltaik-Inverter-Funktionen, Batterie-Speicherwandler und eine optionale Diesel-Generator-Schnittstelle kombiniert. Entwickelt für industrielle Microgrids und kritische Lasten, unterstützt es priorisierte PV-Nutzung, Peak-Shaving, Valley-Filling, hybride Mehrquellenversorgung und schnellen Wechsel zwischen Netz- und Inselbetrieb zur Sicherstellung der Versorgungssicherheit.

Hauptmerkmale

• Flexible Installation: integriertes Schrankdesign für nebeneinander montierbare, platzsparende Installation.
• Digitale Verwaltung: integrierte intelligente Steuerung und Überwachung mit Touchscreen und Kommunikationsschnittstellen für Lebenszyklus-Management.
• Skalierbare Parallelschaltung: bis zu 4 Einheiten im Inselbetrieb und bis zu 8 Einheiten im Netzparallelbetrieb für modulare Erweiterung.
• Hohe Umwandlungsleistung: kompakte Bauweise und hohe PCS-Wirkungsgrade zur Maximierung der Systemerträge.
• Optionale Schnittstellen: Diesel-Generator-Anbindung, PV-MPPT-Eingänge (1 oder 4 Kanäle) und STS-Unterstützung.

Technische Daten

• Modell: ESS-ACDC-125-PED-SI
• Scheinleistung: 110 kVA
• Nennleistung: 100 kW
• Nennspannung AC: 400 V
• AC-Spannungsbereich (Netz): 360 V - 440 V; offline: 400 V ±5%
• Nennfrequenz: 50/60 Hz
• Oberschwingungsstrom (AC): <3% (THDi) / THDu ≤5%
• Leistungsfaktor: 0,9 before - 0,9 after
• Wechselstrom-Format: 3W+N+PE
• Ausgangsstrom (offline): 152 A
• Überlastfähigkeit: 110% 10 min / 120% 1 min
• DC-Eingang (Batterie): Spannungsbereich 680 V - 900 V; Nennstrom 150 A
• Photovoltaik (optional): max. Leerlaufspannung 950 VDC; MPPT-Bereich 200 V - 900 VDC; MPPT-Kanäle 1 oder 4; PV-Leistungsoptionen 60 / 120 / 240 kW
• Diesel-Generator-Anschluss (optional): AC-Eingang 260 Vac - 530 Vac (3L+PE); Frequenz 45 Hz - 65 Hz; Eingangsleistungsfaktor ≥0,99; Wirkungsgrad bei Volllast >95%; Eingangs-THD <5%; Leistungsoptionen 40 kW / 80 kW
• STS (optional): Nennleistung 200 kW; AC-Spannung 400 V/230 V (-20%~15%); Frequenz 50/60 Hz (±5 Hz); max. AC-Leistung 220 kVA; max. Strom 330 A
• Lärm: ≤75 dB(A)@1m
• Betriebstemperatur: -20°C bis +45°C
• Kühlung: intelligente Luftkühlung
• Relative Luftfeuchtigkeit: bis zu 95% (ohne Kondensation)
• Höhe: Leistungsabfall über 2.000 m
• Online/Offline Umschaltzeit: <10 ms (STS)
• Anzeige / Kommunikation: Touchscreen, RS485 / LAN; Reserve DO/DI

Anwendungen und Integration

• Industrielle Microgrids, entfernte Industrieanlagen und Inselanlagen.
• Notstromversorgung für kritische Einrichtungen, Telekom-Standorte und Baustellen.
• Hybride erneuerbare Anlagen, die PV, Batteriespeicher und Dieselaggregate mit zentraler digitaler Steuerung kombinieren.
• Integrationsdienstleistungen: Standortbewertung, paralleles Scaling und Inbetriebnahme von Diesel/PV.
