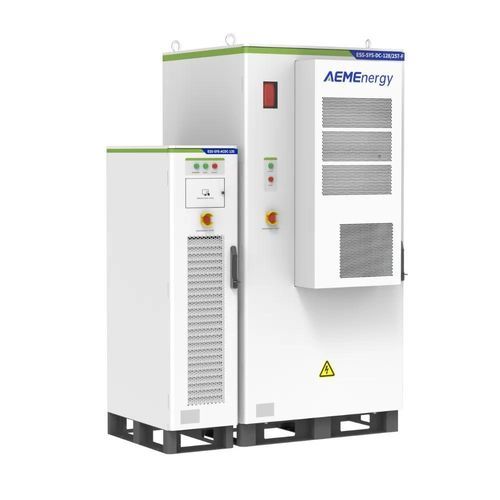

Lithium-Eisenphosphat-Energiespeichersystem SyncPower C&I BESS+PCS

kompaktOff-Gridluftgekühlt

Beschreibung
Mit modularer Architektur ausgelegt, um internationalen Marktanforderungen zu entsprechen, integriert das C&I BESS LiFePO4-Akkuschränke mit einem hocheffizienten Leistungswandlersystem (PCS). Die ESS-SYS-Akkuschränke verwenden hochkapazitive Zellen, ein fortschrittliches Batterie-Management-System (BMS), intelligente Temperaturführung und mehrschichtigen Sicherheits­schutz, um effiziente und zuverlässige Energiespeicherung für gewerbliche, industrielle und erneuerbare Anwendungen bereitzustellen. Das PCS unterstützt Parallelschaltung mehrerer Einheiten und kann mit mehreren Akkuschränken verbunden werden, um skalierbare Installationen zu ermöglichen.

Hauptmerkmale

• Flexible Installation: integrierte Lade-/Entladeanordnung für nebeneinander stehende Schränke.
• Erweiterter Schutz: intelligente Schutzlogik und Sicherheitsverriegelungen für einen sicheren Betrieb.
• Sichere Chemie: LiFePO4-Zellen mit stabilen thermischen Eigenschaften.
• Kompakte Bauform: hohe Energiedichte pro Schrank zur Minimierung des Platzbedarfs.

Spezifikation des Energiespeicher-Akkuschranks (mehrere Modelle)
Product Model : ESS-SYS-DC-128/257-F | ESS-SYS-DC-64/129-F | ESS-SYS-DC-56/113-F | ESS-SYS-DC-48/96-F | ESS-SYS-DC-40/80-F
Battery type : LiFePO4
Cycle life : ≥ 6000 cycles (100% DOD charge/discharge, 25 ± 2 °C, EOL 80%)
C/D-rate : 0.5C/P@25℃
Entladetiefe : 90% DOD
Bemessungsenergie : 257.228 kWh (0.5P,25±2℃) | 129 kWh (0.5P,25±2℃) | 113 kWh (0.5P,25±2℃) | 96 kWh (0.5P,25±2℃) | 80 kWh (0.5P,25±2℃)
Nennspannung : 819.2 V | 409.6 V | 358.4 V | 307.2 V | 256 V
Spannungsbereich : 716.8-908.8 V | 358.4-454.4 V | 313.6-397.6 V | 268.8-340.8 V | 224-284 V
Zelltyp : LFP 3.2 V / 314 Ah
Batterie-Verbindungsmodus : 1P256S | 1P128S | 1P112S | 1P96S | 1P80S
PACK-Verbindungsmodus : 1P16S
SOE-Schätzgenauigkeit : <5%
Max. Terminal-Temperaturdifferenz : 3.5 ℃
Wirkungsgrad (round-trip) : 95%
Lärm : <75 dB
Schutzart : IP55
Betriebstemperatur : -20 ℃ bis +55 ℃
Betriebsfeuchte : 0–95% (nicht kondensierend)
Höhe : 4000 m (Leistungsbegrenzung über 2000 m)
Brandschutz : Aerosolbasiertes System
Temperaturregelung : Intelligente Luftkühlung
Abmessungen (B×T×H) : 1150 × 1100 × 2400 mm
Gewicht : 2414 kg | 1522 kg | 1408 kg | 1294 kg | 1220 kg
Korrosionsschutzklasse : C3
Sicherheitsauslegung : explosionssichere Bauweise und Druckentlastungseinrichtung
Kommunikationsschnittstelle : RS485, CAN, Ethernet
Kommunikationsprotokoll : CAN, Modbus RTU, Modbus TCP

Power Conversion System (Beispielmodell)
Product Model : ESS-SYS-ACDC-135
Bemessungsleistung (kW) : 135
Bemessungsspannung (V) : AC 400 V
Bemessungsstrom (A) : 195
Bemessungsfrequenz (Hz) : 50 / 60 (±0.2)
THDi : < 3%
Leistungsfaktor : 1.0 lead ~ 1.0 lag
AC-Konfiguration : 3W + N + PE
DC-Spannungsbereich (Vdc) : 716.8 – 908.8
DC-Bemessungsstrom (A) : 176
Lärmpegel (dB) : ≤ 75
Betriebstemperatur : –20 ℃ bis +45 ℃
Kühlungsart : intelligente Luftkühlung
Relative Luftfeuchte : 95% (nicht kondensierend)
Max. Höhe : 4000 m (Leistungsbegrenzung über 2000 m)
Abmessungen (B × H × T) : 450 × 900 × 1800 mm
Netz-/Inselumschaltzeit (ms) : < 10 (STS)
Anzeige : Touchscreen
Kommunikationsschnittstellen : RS485 / LAN
Reservierte I/O : DO / DI

Technische Daten

• Batteriechemie: LiFePO4
• Zyklenlebensdauer: ≥ 6000 cycles (100% DOD, 25 ± 2 °C, EOL 80%)
• C/D-rate: 0.5C
• Entladetiefe: 90% DOD
• Wirkungsgrad (round-trip): 95%
• Schutzklasse: IP55
• Betriebstemperaturbereich (Akkuschrank): -20 ℃ bis +55 ℃
• Betriebstemperaturbereich (PCS): -20 ℃ bis +45 ℃
• Kühlung: intelligente Luftkühlung
• Lärm: <75 dB
• Kommunikation: RS485, CAN, Ethernet; Protokolle: CAN, Modbus RTU, Modbus TCP
• Max. Höhe: 4000 m (Leistungsbegrenzung über 2000 m)
• Abmessungen (Akkuschrank): 1150 × 1100 × 2400 mm
• Beispielgewichte der Schränke: von 1220 kg bis 2414 kg je nach Modell
• Sicherheit: explosionssichere und druckentlastende Konstruktion; Brandbekämpfung per Aerosol
• PCS-Beispiel: ESS-SYS-ACDC-135 — 135 kW, AC 400 V, DC-Bereich 716.8–908.8 Vdc, Touchscreen-Anzeige
