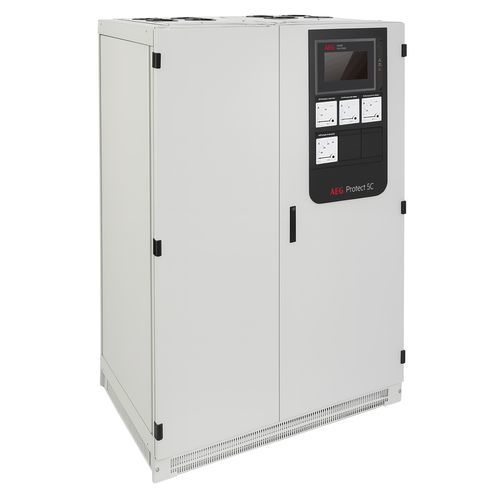

On-line-USV Protect 5C

mit Doppelkonvertierungeinphasigdreiphasig

Produktübersicht
Die Protect 5C-Serie ist eine Online-USV mit Doppelumwandlung, ausgelegt zur Bereitstellung kontinuierlicher, geregelter Energie für kritische Industrie- und Gewerbeanwendungen. DSP-basierte digitale Steuerung und verschiedene Kommunikationsoptionen gewährleisten stabilen Betrieb und Fernüberwachung in gestörten Netzumgebungen.

Highlights

• Industriequalität: Entwickelt für anspruchsvolle Standorte und Dauerbetrieb.
• Flexible Konfiguration: Servicefreundliches Design für schnelle Wartung.
• Digitale intelligente Steuerung: DSP-Regelung mit mehreren Kommunikationsschnittstellen zur Fernüberwachung.
• Schutzart: Standard IP20, optional erweiterbar auf IP43 gegen Staub und Wasser.
• Ausgangsoptionen: 3‑Phasen 380/400/415 VAC oder 1‑Phase 220/230/240 VAC.

Vorteile

• Geeignet für belastete Netzumgebungen
• Hohe Kurzschlussfestigkeit
• Flexible, modulare Kapazitätserweiterung
• Hohe Überlastfähigkeit
• Einfache Bedienung und Überwachung
• Verlängerte Lebensdauer durch intelligente Batteriemanagement

Merkmale

• Ausgangsleistungsfaktor 0,9
• Moderne DSP-Steuerungstechnologie
• Niedriger Geräuschpegel
• Sehr schnelle dynamische Reaktion
• Ausgang kurzschlussfest ausgelegt
• Mehrsprachiges HMI mit großem Farb-Touchscreen
• Mehrere Kommunikationsmöglichkeiten: Modbus RTU/TCP, SNMP (opt.), IEC61850 (opt.)
• Einfache Parallelerweiterung der Kapazität
• Effiziente Wärmeabfuhrkanäle
• Galvanische Trennung Ein-/Ausgang
• Spezielle Schutzplatinen-Design
• Intelligentes Batteriemanagement
• Unterstützt mehrere Batterietechnologien (Blei, Ni‑Cd, Li‑ion, SMC) und Spannungen

Technische Daten

• Modell: Protect 5C
• Kapazität / Nennleistung: 10 – 200 kVA
• Eingang (Gleichrichter) Nenn-Wechselspannung: 3 x 400 V (3 x 380 V, 3 x 415 V; andere auf Anfrage)
• Ausgang: 380/400/415 VAC 3‑Phasen oder 220/230/240 VAC 1‑Phase
• DC-Spannungen (Gleichrichter Nenn): 108 V, 216 V, 384 V
• Gleichrichtertyp: 6-pulse (Standard) / 12-pulse (optional)
• Inverter DC-Eingangsbereiche: 108 V (86–140 V); 216 V (170–279 V); 384 V (307–499 V)
• Inverter Nenn-Wechselspannung @3‑Phasen: 3 x 400 V (3 x 380 V, 3 x 415 V; andere auf Anfrage)
• Inverter Nenn-Wechselspannung @1‑Phase: 220 V / 230 V / 240 V (andere auf Anfrage)
• Statische Ausgangsspannungsabweichung: < ±1%
• Dynamische Ausgangsspannungsabweichung: < ±3%
• Wiederherstellzeit: ≤ 20 ms
• Leistungsfaktor bei Nennlast: 0,9
• Überlastfähigkeit: 150% für 1 min; 125% für 10 min
• Schutzart: IP20 (Option bis IP43)
• Betriebstemperatur: -10°C bis 40°C (ohne Derating)
• HMI: 7" Farb-Touchscreen; 3 LEDs für Status und Alarm
• Kommunikation / Protokolle: Modbus RTU, Modbus TCP/IP (optional), SNMP (optional), IEC61850 (optional)
• Unterstützte Batterietechnologien: Blei, Ni‑Cd, Li‑ion, SMC (mehrere Spannungen)
